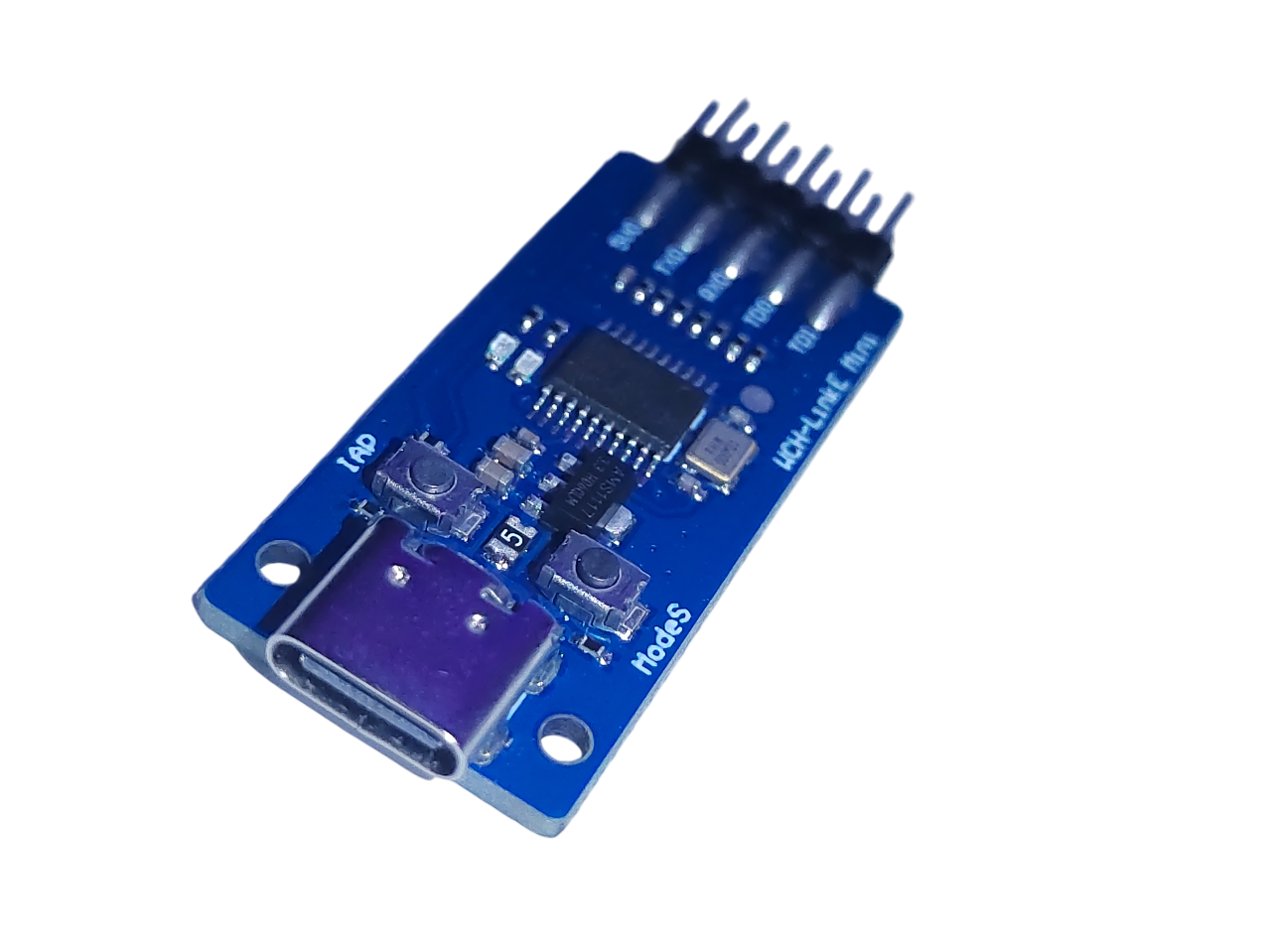

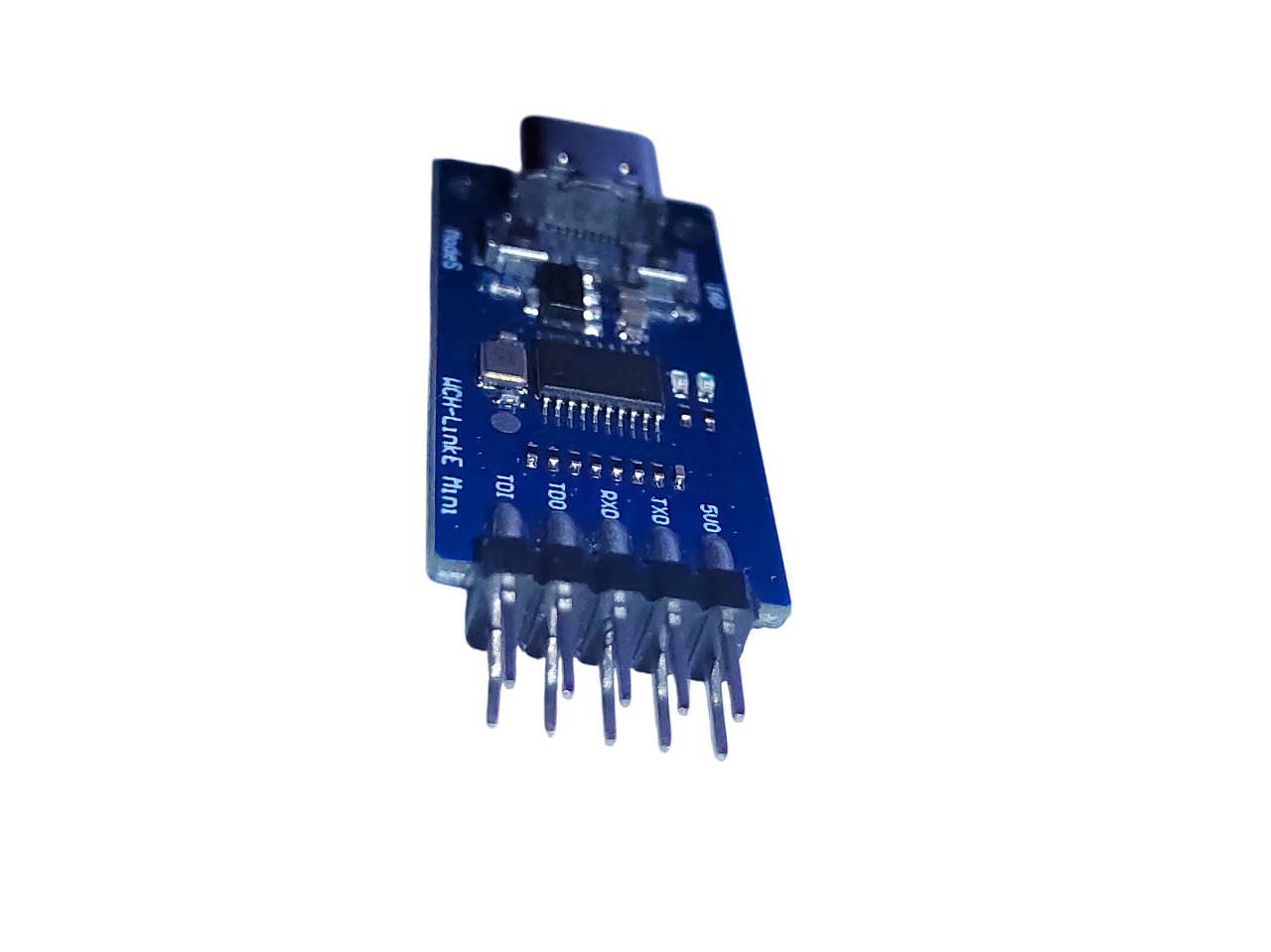

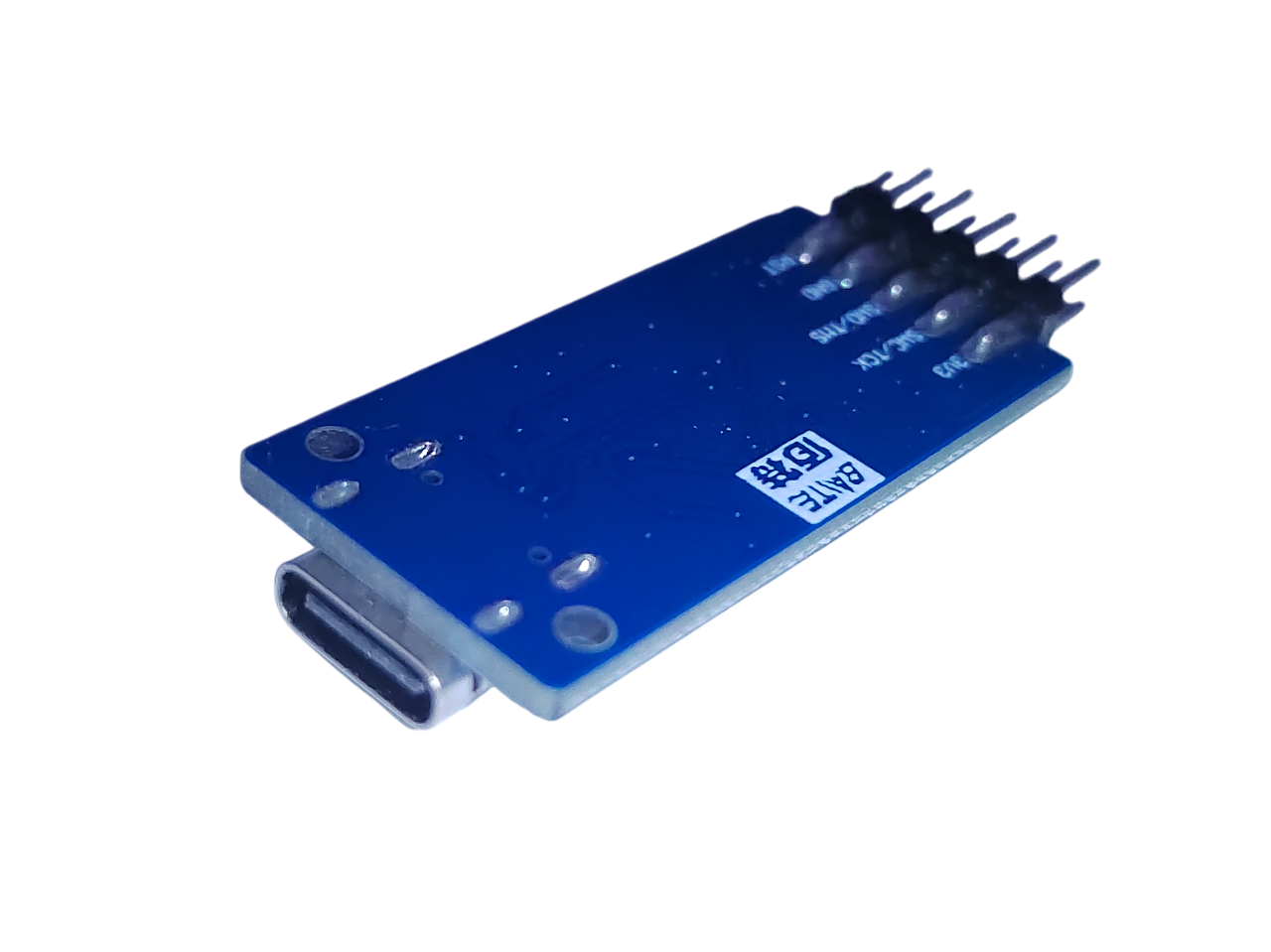

WCH-LinkE Mini RISC-V / ARM USB debugger a programátor
Téměř vyprodáno
WCH-LinkE USB debugger a programátor pro mikrokontroléry WCH RISC-V a ARM, s rozhraním SWD a podporovaným JTAG, virtuálním COM portem a volitelným napájením 3,3/5 V.
240.17 CZK
Nejnižší cena za posledních 30 dní:
Zobrazeno podle nejnižší ceny za 30 dní před slevou.
Detaily produktu
WCH-LinkE je cenově dostupný USB debugger a programátor pro vývoj s mikrokontroléry WCH RISC-V a ARM. Umožňuje nahrávání firmwaru a ladění podporovaných čipů přes SWD, případně přes JTAG u vhodných zařízení. Funguje přes USB a nabízí připojení k cílové desce na úrovni 3,3 V nebo 5 V.
🔸 Hlavní výhody
- Dva přepínatelné režimy RISC-V a ARM (SWD/JTAG), ovládané tlačítkem ModeS nebo v programech MounRiver Studio či WCH-LinkUtility.
- Stavová LED; modrá LED signalizuje zvolený režim a provozní stav.
- Integrovaný virtuální sériový port CDC: ladicí výpisy lze číst přes stejné USB připojení.
- Možnost rozpoznání a aktualizace firmwaru pomocí tlačítka IAP nebo softwarově.
🔸 Technické parametry
| Funkce | Detail |
|---|---|
| USB | USB2.0-A, plug-and-play |
| Napájení | externí 3.3 V nebo 5 V, výstup pro cílovou desku |
| Rozhraní | SWD pro ARM, 2-line debug pro RISC-V, podpora JTAG u ARM čipů |
| Přepínač režimu | tlačítko ModeS nebo software; modrá LED signalizuje režim |
| Serial | bps 1200–921600, CDC třída |

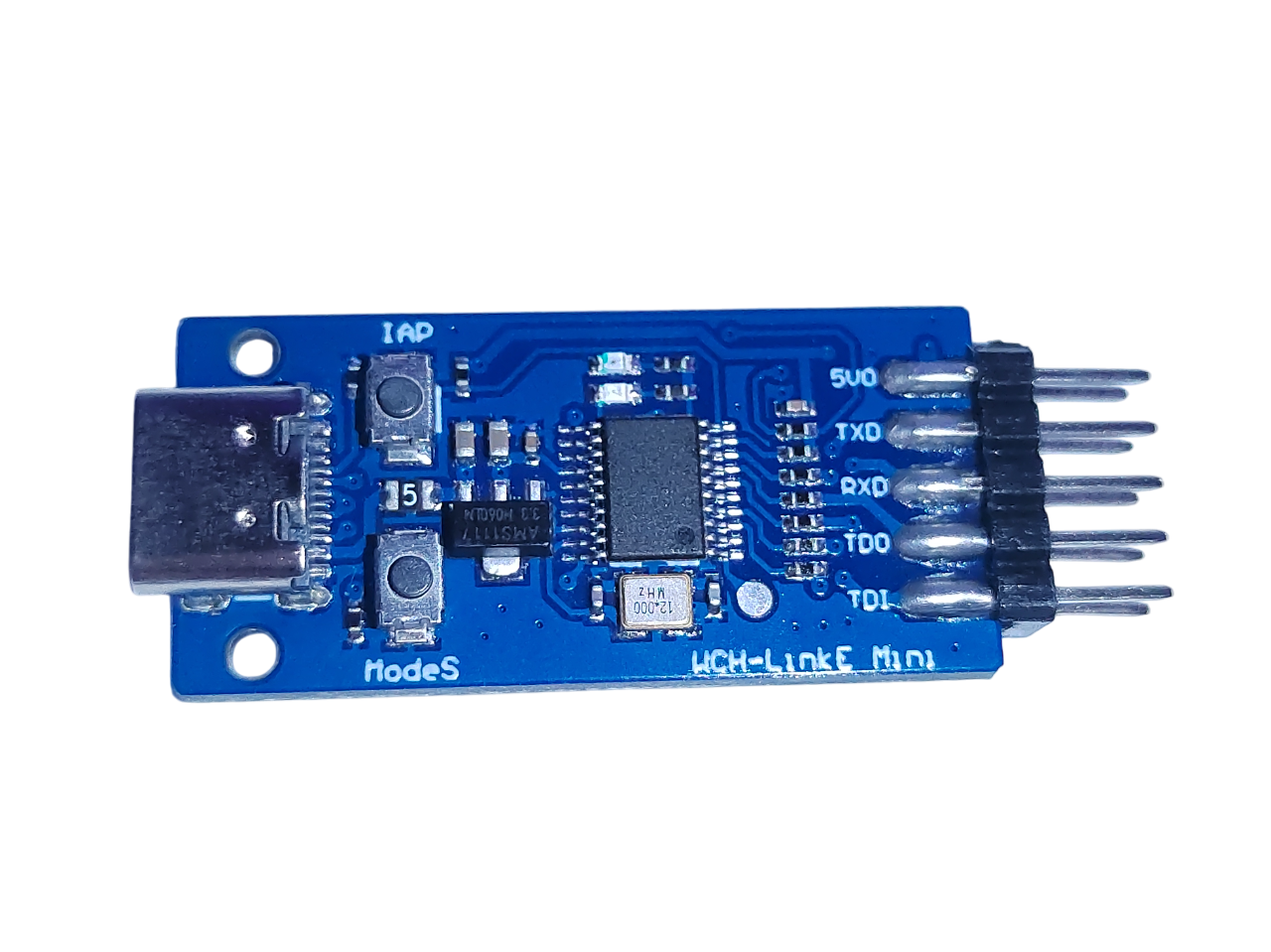

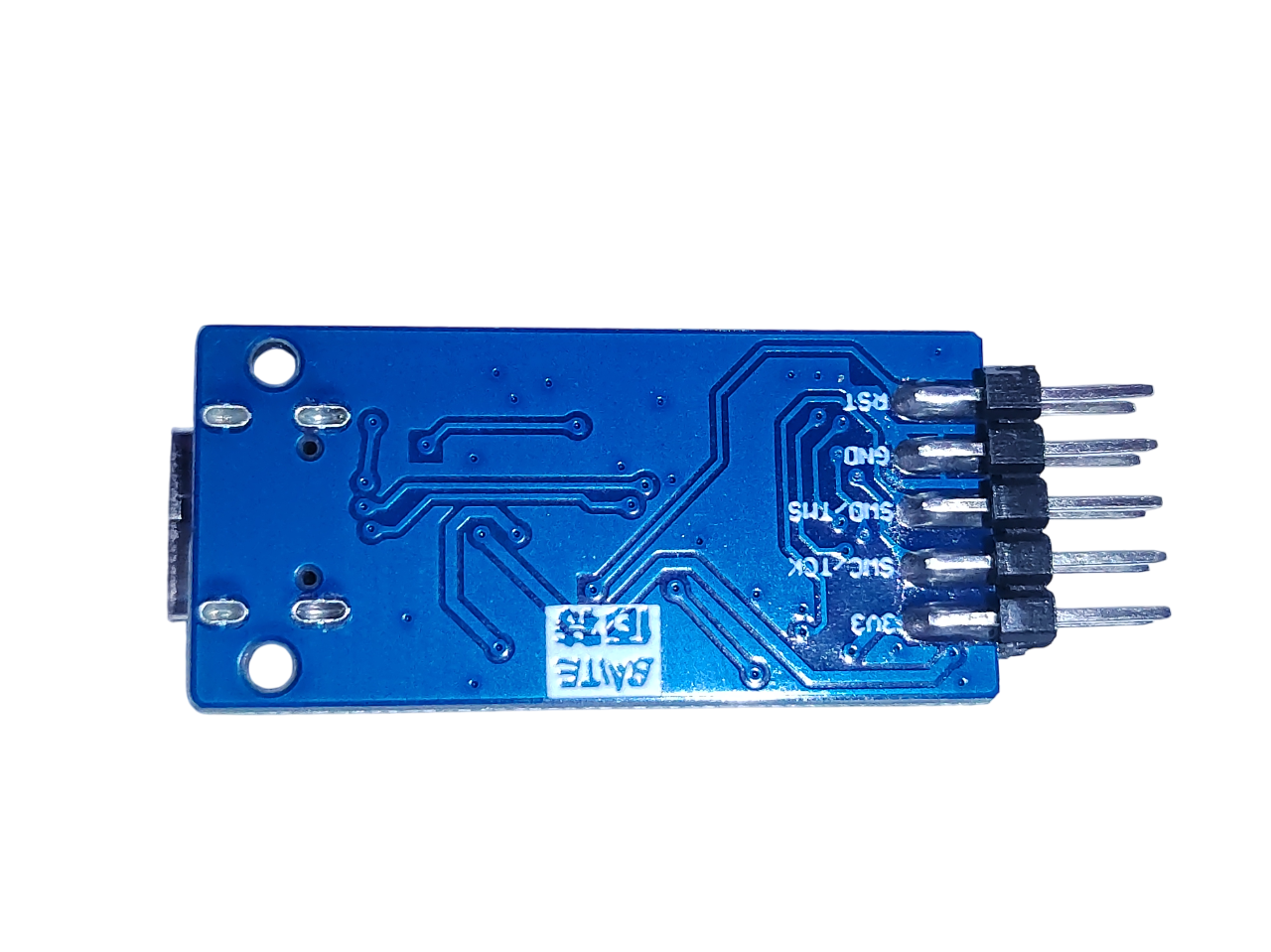

🔸Pinout a připojení modulu WCH-LinkE k cílové desce
| Piny modulu | Rozhraní cílové desky | Poznámky |
|---|---|---|
| 5V | Napájecí rozhraní MCU-5V | Připojení napájení 5 V cílové desky |
| 3.3V | Napájecí rozhraní MCU-3.3V | Připojení napájení 3,3 V cílové desky |
| GND | MCU-GND | Připojení GND cílové desky |
| SWCLK | MCU-SWCLK | Připojení signálu SWCLK cílové desky |
| SWDIO | MCU-SWDIO | Připojení signálu SWDIO cílové desky |
| RX | MCU-UART-TX | Připojení signálu UART RX cílové desky |
| TX | MCU-UART-RX | Připojení signálu UART TX cílové desky |
| ModeS | \ | Při zapínání podržte tlačítko ModeS, dokud se nerozsvítí stavový indikátor; tím se dokončí přepnutí režimu. |
| IAP | \ | Tlačítko pro ruční aktualizaci firmwaru WCH-LinkE. |
🔸Podpora čipů podle typu Link modulu
| Běžné modely čipů | WCH-Link | WCH-LinkE | WCH-DAPLink | WCH-LinkW |
|---|---|---|---|---|
| CH32V003 | ✘ | ✔ | ✘ | ✔ |
| CH643 / CH32X035 / CH32L103 | ✘ | ✔ | ✘ | ✔ |
| CH32V10x / CH32V20x / CH32V30x | ✔ | ✔ | ✘ | ✔ |
| CH569 / CH573 / CH583 | ✔ | ✔ | ✘ | ✘ |
| CH32F10x / CH32F20x / CH579 / příbuzné čipy s podporou SWD rozhraní | ✔ | ✔ | ✔ | ✔ |
| příbuzné čipy s podporou JTAG rozhraní | ✘ | ✔ | ✔ | ✔ |
🔸Režimy WCH-LinkE a jejich vlastnosti
| Režim | Indikátor LED | IDE | Podporovaný čip |
|---|---|---|---|
| RISC-V | Modrá LED je v nečinnosti vždy zhasnutá | MounRiver Studio | Naše RISC-V jádra podporují dvoulinkové ladění |
| ARM | Modrá LED je v nečinnosti vždy rozsvícena | Keil / MounRiver Studio | ARM jádra podporují protokol SWD |
Shrnutí výhod:
✅ Ladění a programování čipů RISC-V a ARM ✅ Přepínání režimů tlačítkem i softwarově ✅ Virtuální sériový port CDC ✅ Napájení cílové desky 3,3 V nebo 5 V ✅ Stavová LED a aktualizace firmwaru ✅ Podpora kompatibilních vývojových nástrojů
