MAX30102 pulzní oxymetr a snímač tepu (I2C)

MAX30102 je snímač srdečního tepu a okysličení krve (SpO₂) s rozhraním I2C. Obsahuje červenou a infračervenou LED, fotodetektor a obvody potlačující vliv okolního světla. Vhodný pro Arduino, ESP32 a STM32.
87.34 CZK
Nejnižší cena za posledních 30 dní:
Zobrazeno podle nejnižší ceny za 30 dní před slevou.
Skladem 4 ks
Interní kód: 23780007
Počet jednotek v balení 1
Měrná jednotka
Měrné množství 1
ImportČína
Hmotnost 0.002 kg

Detaily produktu

MAX30102 je kompaktní modul s integrovaným pulzním oxymetrem a snímačem srdeční frekvence, který využívá PPG (fotopletysmografii). Obsahuje červenou a infračervenou LED, fotodetektor a skleněný kryt omezující vliv okolního světla. Přes rozhraní I2C se snadno propojí s Arduinem, STM32, ESP32 a dalšími platformami. Díky nízké spotřebě je vhodný i do nositelných zařízení, například náramků a hodinek.

🔹 Technické parametry:

  • LED vlnová délka: 660 nm (červená), 880 nm (IR)

  • Napájecí napětí: 1.8V – 5V

  • LED napájecí napětí: 3.3V – 5V

  • Komunikační rozhraní: I2C

  • Výstupní signál: světelná reflexe (PPG)

  • Standby proud: blízký nule (softwarové vypnutí)

  • Rozměry desky: kompaktní, s montážními otvory

🔹 Vlastnosti:

✅ Měření srdečního tepu a SpO₂ (nasycení krve kyslíkem)
✅ Konstrukce omezující vliv okolního světla
✅ Standardní připojení I2C
✅ Nízká spotřeba vhodná pro bateriové projekty
✅ Podobnou technologii měření využívaly také některé přístroje Samsung Galaxy S.



Modul je navržen pro integraci přímým pájením na základní desku, což zaručuje pevné a spolehlivé připojení.

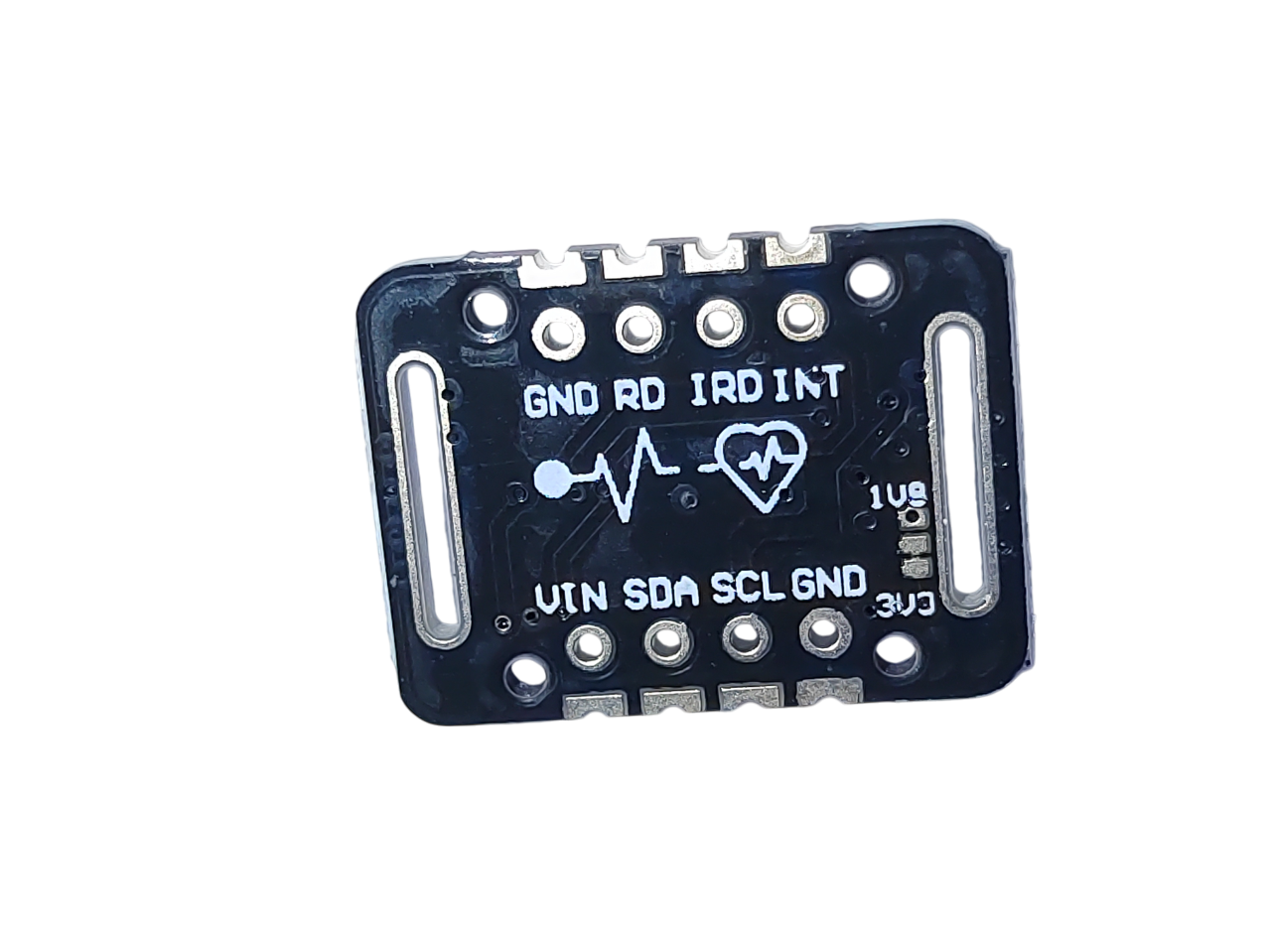

🔹 Připojení MH-ET LIVE MAX30102 k ESP32:

Pin MH-ET MAX30102 Pin ESP32 (příklad) Popis
VIN 3.3V Napájení modulu
GND GND Země
SDA GPIO21 Datová linka I2C
SCL GPIO22 Hodinový signál I2C
INT (nepovinné, např. GPIO4) Přerušovací signál (volitelné, podle softwaru)
RD / IRD Nepoužívá se Interní LED GND, obvykle se nepřipojuje



GPIO21 (SDA) a GPIO22 (SCL) jsou pouze příklady. Na ESP32 lze použít i další vhodné piny, například GPIO25, GPIO26, GPIO32 či GPIO33. Piny určené pouze pro vstup nejsou vhodné.

Nepoužívejte piny GPIO34, GPIO35, GPIO36 (SVP) ani GPIO39 (SVN) (pouze vstup) pro I2C, protože tyto piny na ESP32 fungují pouze jako vstupy.

🔹 Použití:

  • Fitness náramky, smart hodinky

  • Zdravotnické IoT zařízení

  • Školní a DIY projekty

  • Monitorování vitálních funkcí

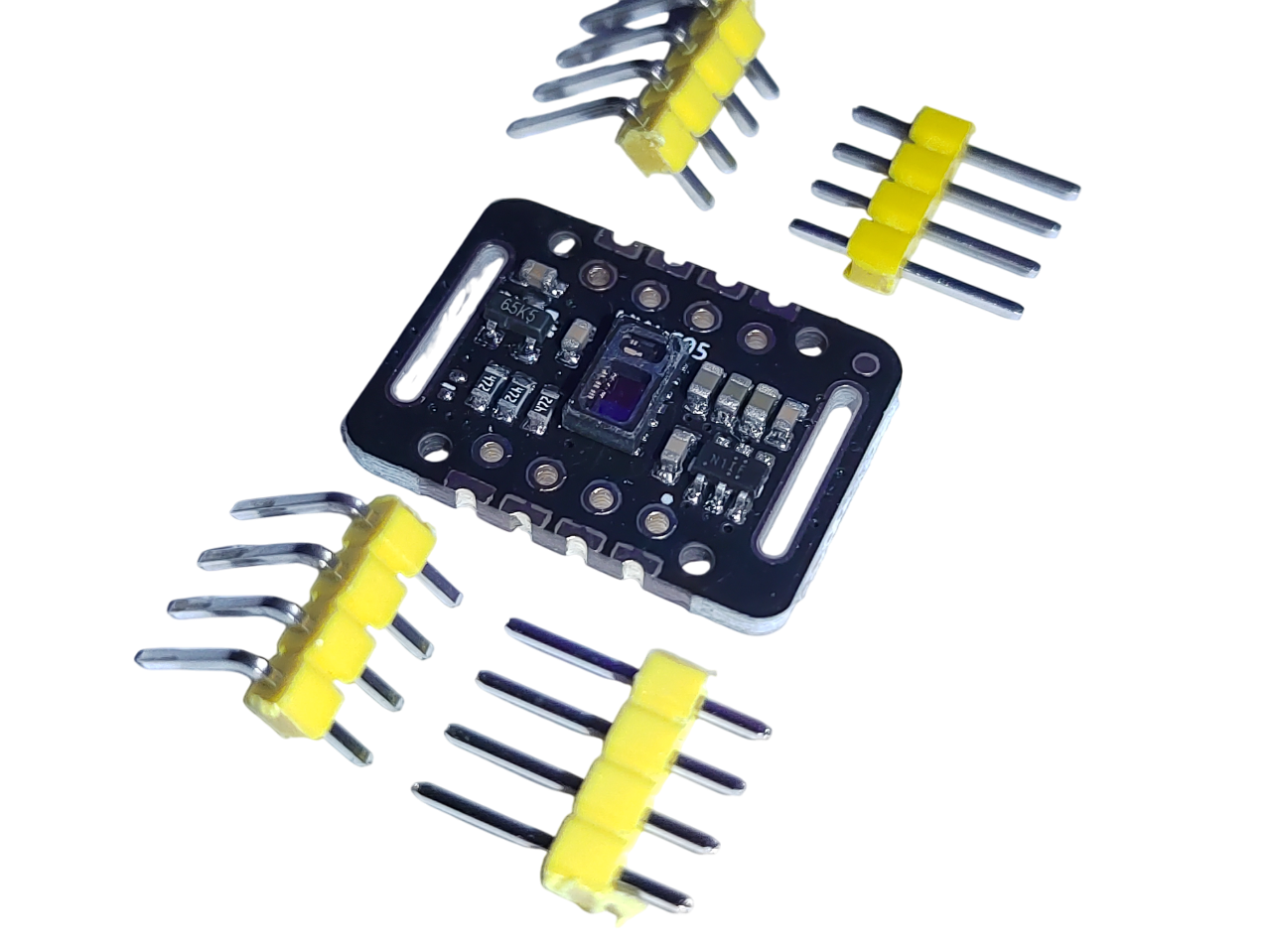

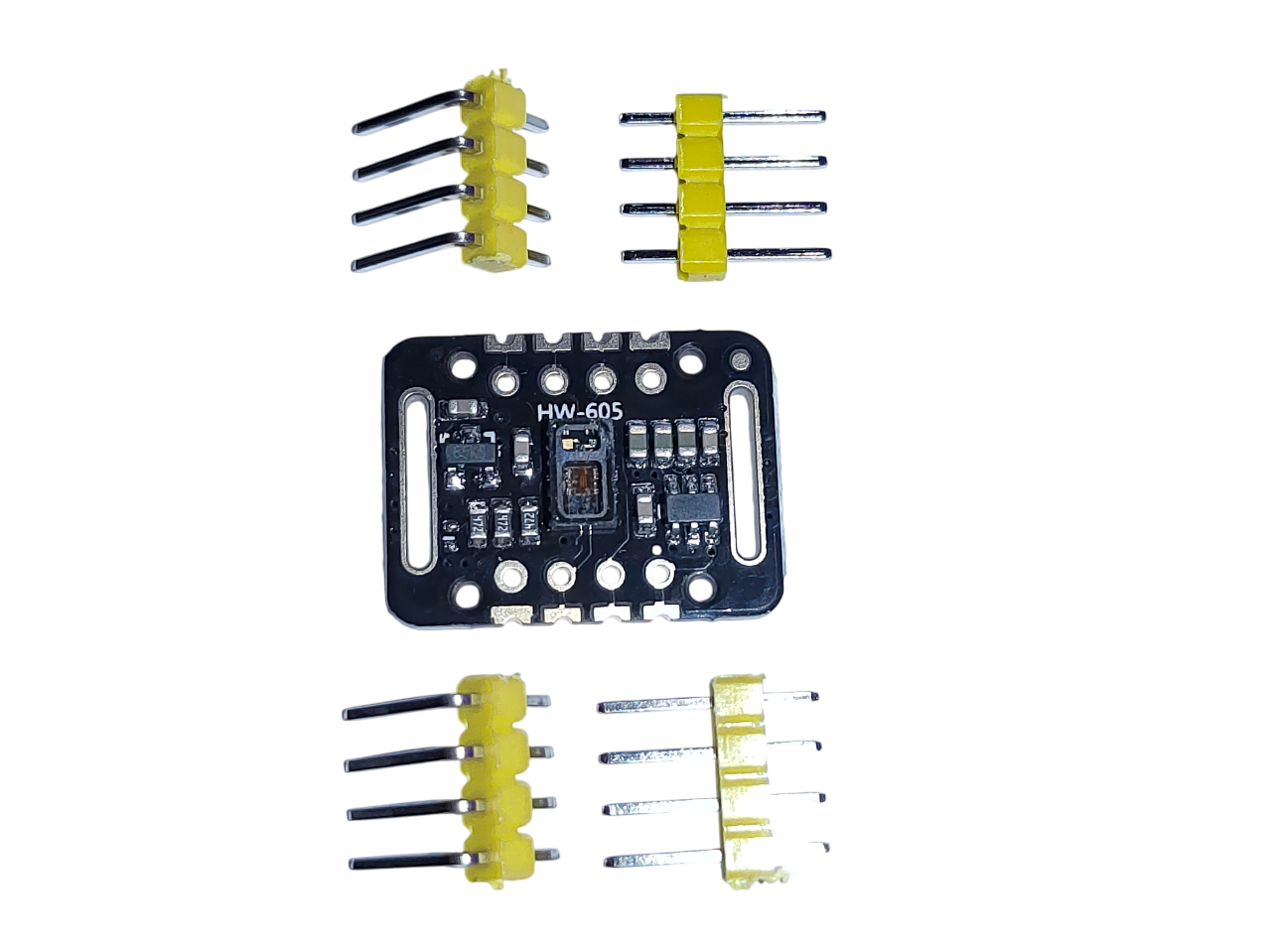

🔹Obsah balení:

  • 1× MH-ET LIVE MAX30102 snímač srdečního tepu a okysličení krve

  • 2× sada rovné piny

  • 2× sada ohnuté (úhlové) piny
