INA3221 tříkanálový I2C/SMBus senzor napětí a proudu

Tento výkonný modul založený na čipu INA3221 je pokročilý senzor pro monitorování napětí a proudu až ve třech samostatných kanálech (CH1, CH2, CH3). Modul komunikuje přes I2C nebo SMBus a umožňuje přesné měření proudů pomocí shunt rezistorů R100 (0,1 Ω).
108.93 CZK
Nejnižší cena za posledních 30 dní:
Zobrazeno podle nejnižší ceny za 30 dní před slevou.
Skladem 4 ks
Interní kód: 23721563
Počet jednotek v balení 1
Měrná jednotka
Měrné množství 1
ImportČína
Hmotnost 0.0055 kg

Detaily produktu

Modul je určen ke sledování spotřeby energie akumulátorů, napájecích větví, solárních panelů a zdrojů ve vícekanálových systémech. Oproti jednoduššímu INA219 umožňuje měřit proud i napětí na třech samostatných kanálech.



🔧 Vlastnosti:

  • Čip: INA3221

  • Počet kanálů: 3 nezávislé měřicí větve (CH1, CH2, CH3)

  • Komunikace: I2C / SMBus

  • Bočníkové rezistory: 0,1 Ω (R100) pro měření proudu

  • Napájení: 3.3 V nebo 5 V

  • Měření: přesné diferenciální měření

  • Stavové výstupy: PV (Power Valid), CRI (Critical), WAR (Warning), TC (Timing Control)

  • Vývod VPU: samostatné napájení pull-up rezistorů podle logické úrovně I²C

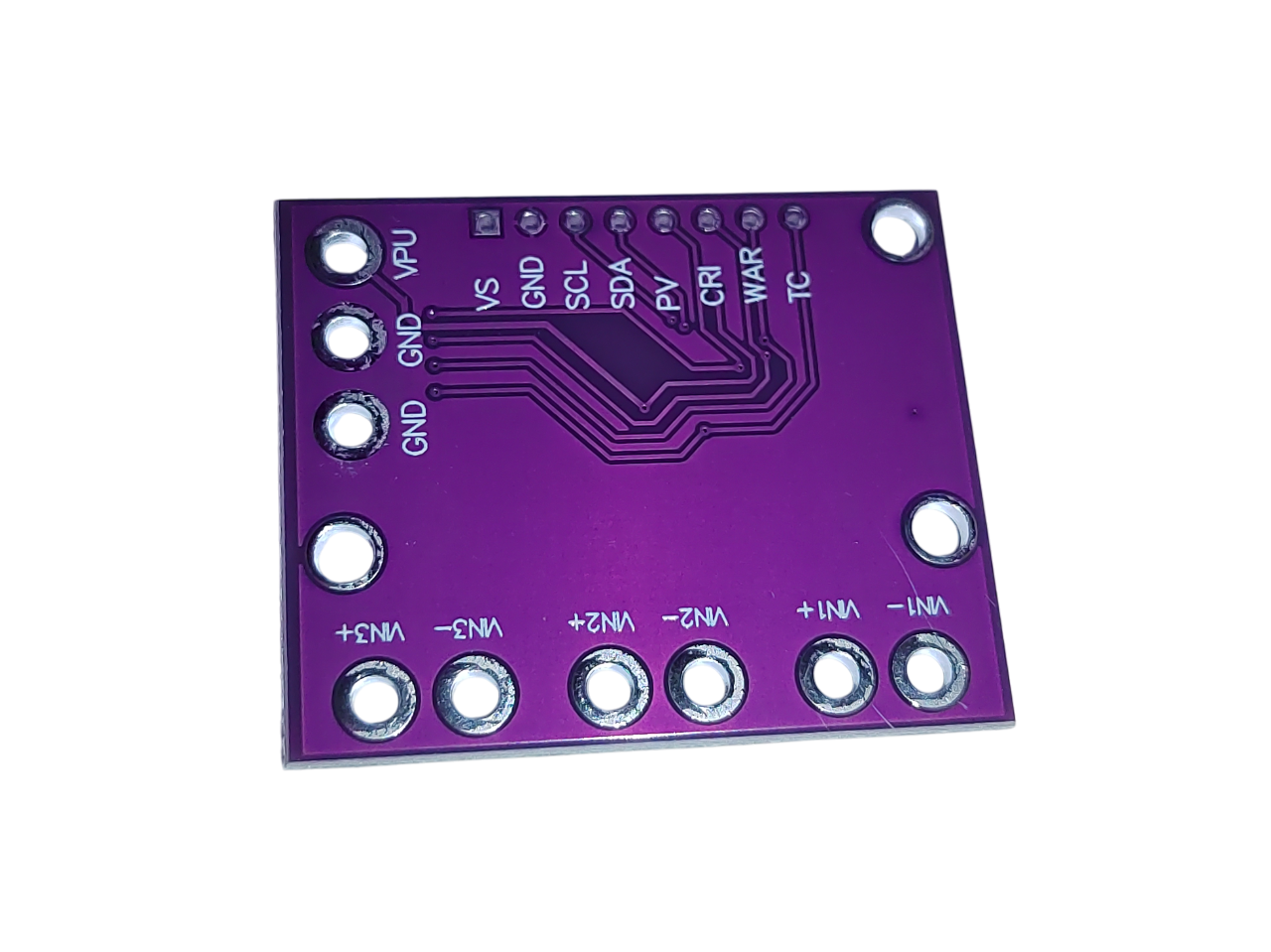

  • Vývody: SDA, SCL, GND, AO, VS a další



⚡ Elektrické limity:

  • Maximální napětí VIN+ proti GND: 0–26 V DC

  • Maximální diferenciální napětí VIN+ − VIN− na bočníku: ±163,84 mV

  • Poznámka: VIN+ musí mít vyšší napětí než VIN−. Na vstupní piny nepřivádějte více než 26 V, jinak hrozí poškození čipu.



📦 Použití:

  • Sledování napájení a spotřeby energie v embedded a IoT projektech

  • Monitorování baterií, solárních panelů, powerbank nebo napájecích zdrojů

  • Průmyslové systémy, robotika a chytré domácnosti



Příkladový kód pro tento modul brzy doplníme. 💻
