INA226 I2C monitor proudu, napětí a výkonu – 0–36 V
Detaily produktu
INA226 dokáže sledovat napětí sběrnice v rozsahu 0–36 V při zapojení pro měření proudu na nízké i vysoké straně (low-side / high-side). Proto se hodí pro přesná měření v embedded aplikacích.
Obsahuje přesný diferenciální zesilovač, převodník ADC a obvody pro zpracování dat. Naměřené hodnoty se čtou přes sběrnici I²C. Pomocí vývodů A0/A1 lze nastavit až 16 adres. Výstup ALERT upozorní na překročení zadaných mezí.
🔧 Vlastnosti:
-
Měřicí rozsah napětí (VBUS): 0 – 36 V
-
Proudový vstup: Diferenciální vstup (IN+ / IN−)
-
Výstup: Výpočet proudu, napětí a výkonu přes I2C
-
Přesnost: chyba zesílení max. 0,1 %, offset max. 10 µV
-
Průměrování: konfigurovatelné průměrování měření
-
Výstražný výstup: ALERT (nastavitelná podmínka spuštění)
-
Napájení: 2.7 V – 5.5 V DC
-
Adresace I²C: 16 nastavitelných adres pomocí vývodů A0/A1
-

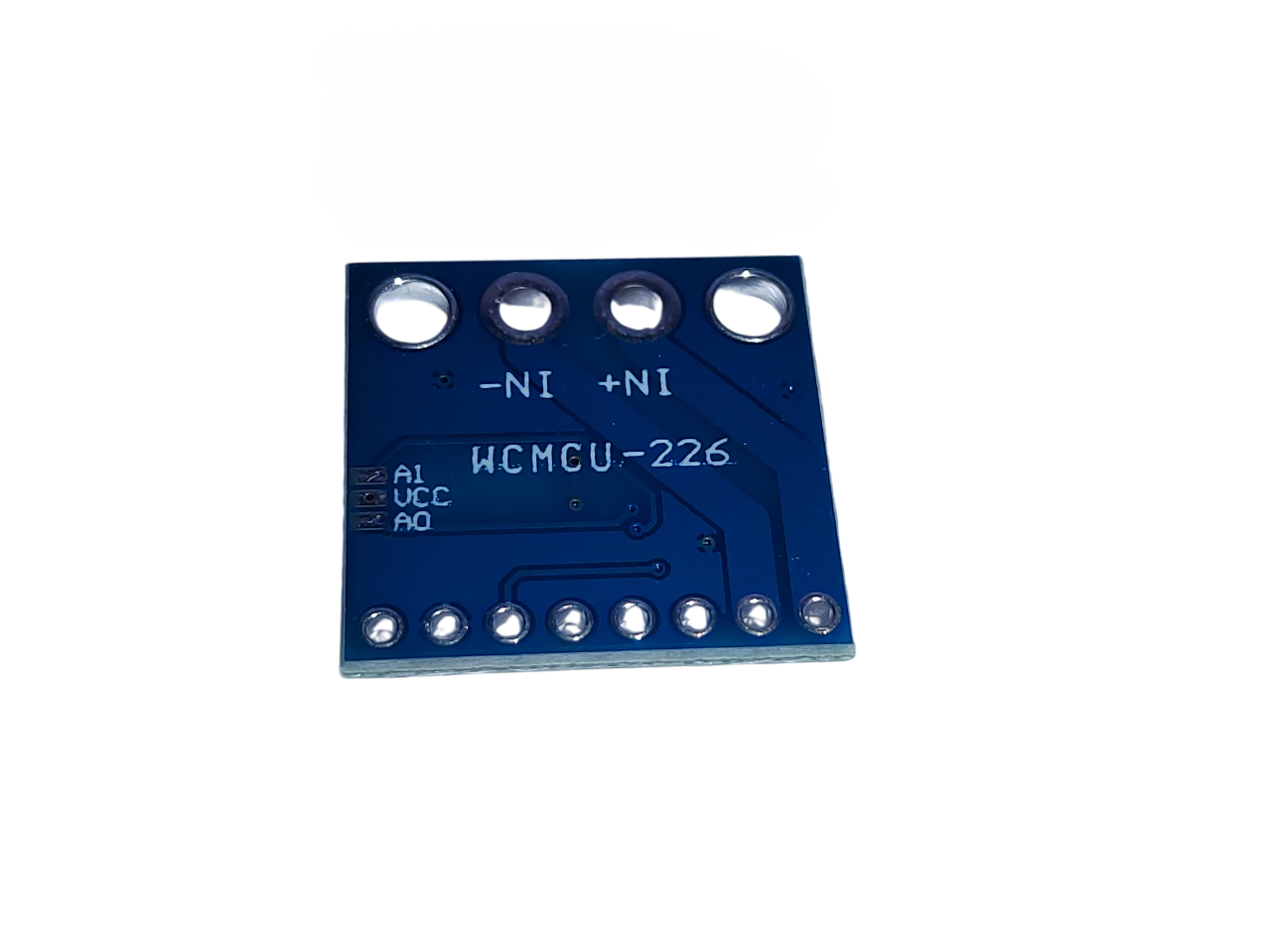

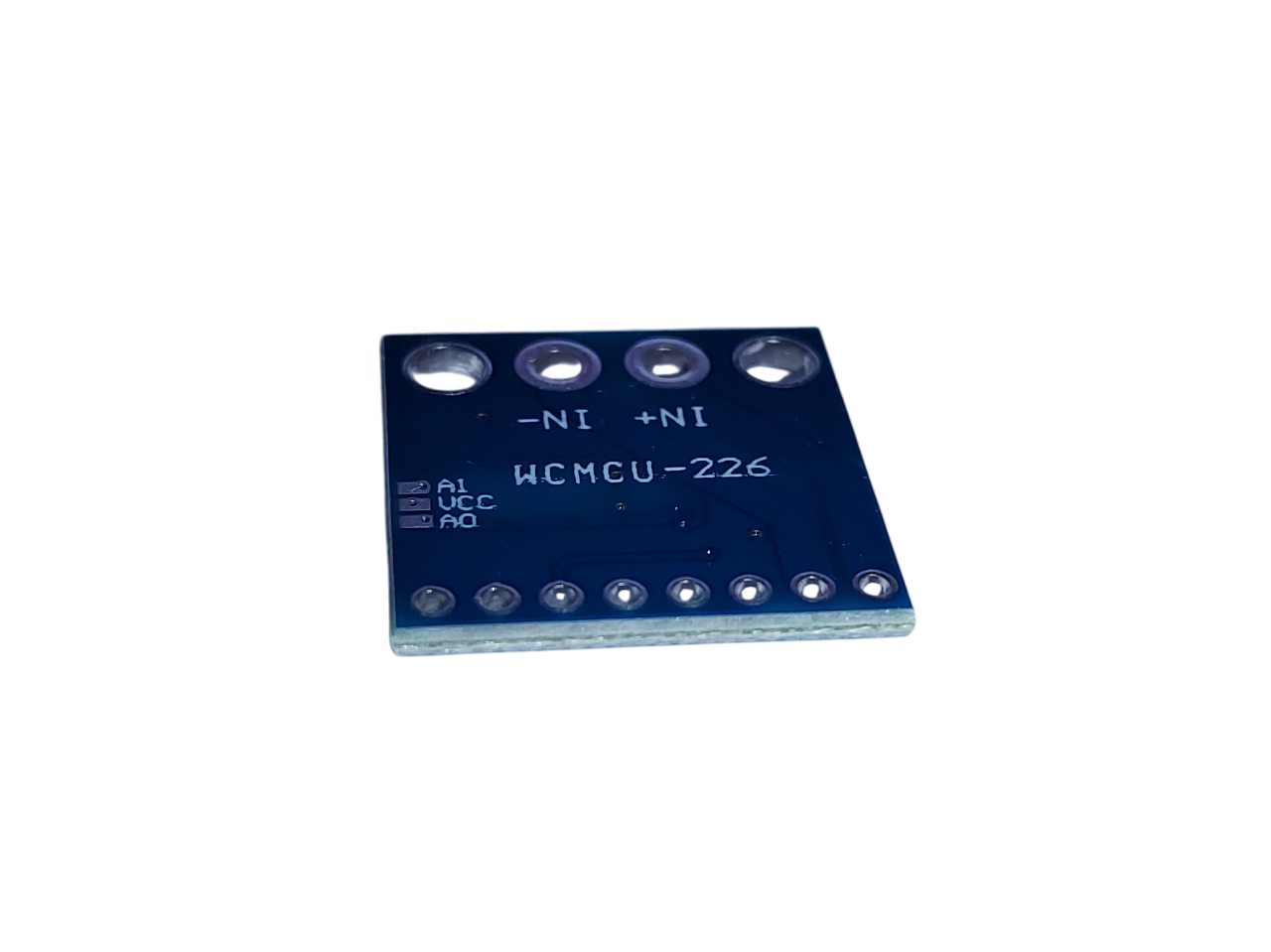

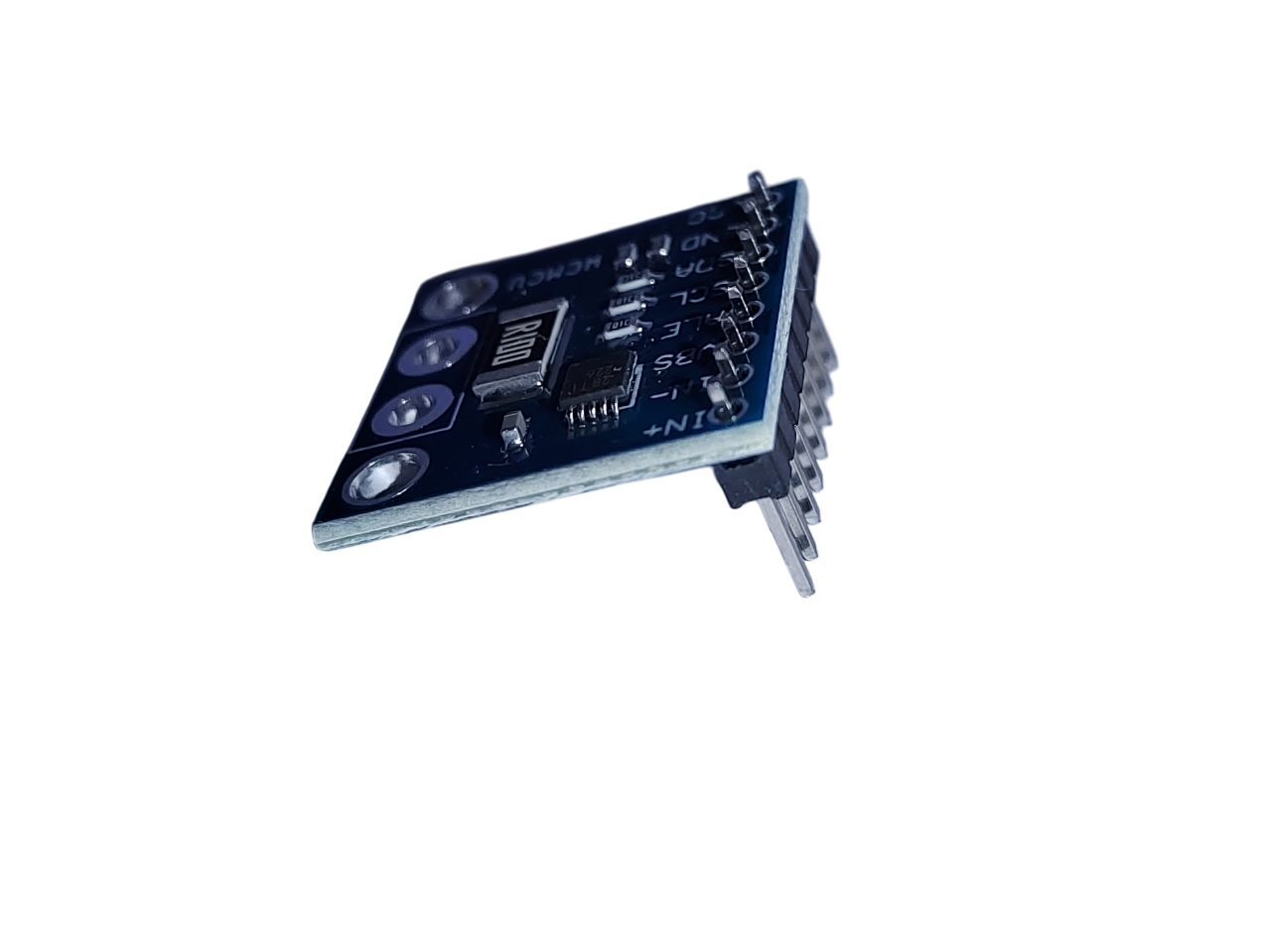

Provedení: 10vývodové pouzdro VSSOP na modulu WCMCU-226
📌 Popis pinů:
| Pin | Funkce |
|---|---|
| IN+ / IN− | Diferenciální vstup měření proudu (přes bočník R100) |
| VBUS | Napěťový vstup (0–36 V) |
| SCL / SDA | Sběrnice I²C |
| ALE / ALERT | Výstražný výstup (volitelný) |
| A0 / A1 | Nastavení adresy I²C |
| VCC / GND | Napájení modulu (2.7 – 5.5 V) |
📦 Použití:
-
Měření spotřeby energie mikrokontrolérů, baterií, napájecích zdrojů
-
Inteligentní nabíječky
-
Servery a výpočetní technika
-
Telekomunikační zařízení
-
Laboratorní a testovací nástroje
Arduino/ESP32 kód brzy doplníme. 💻
