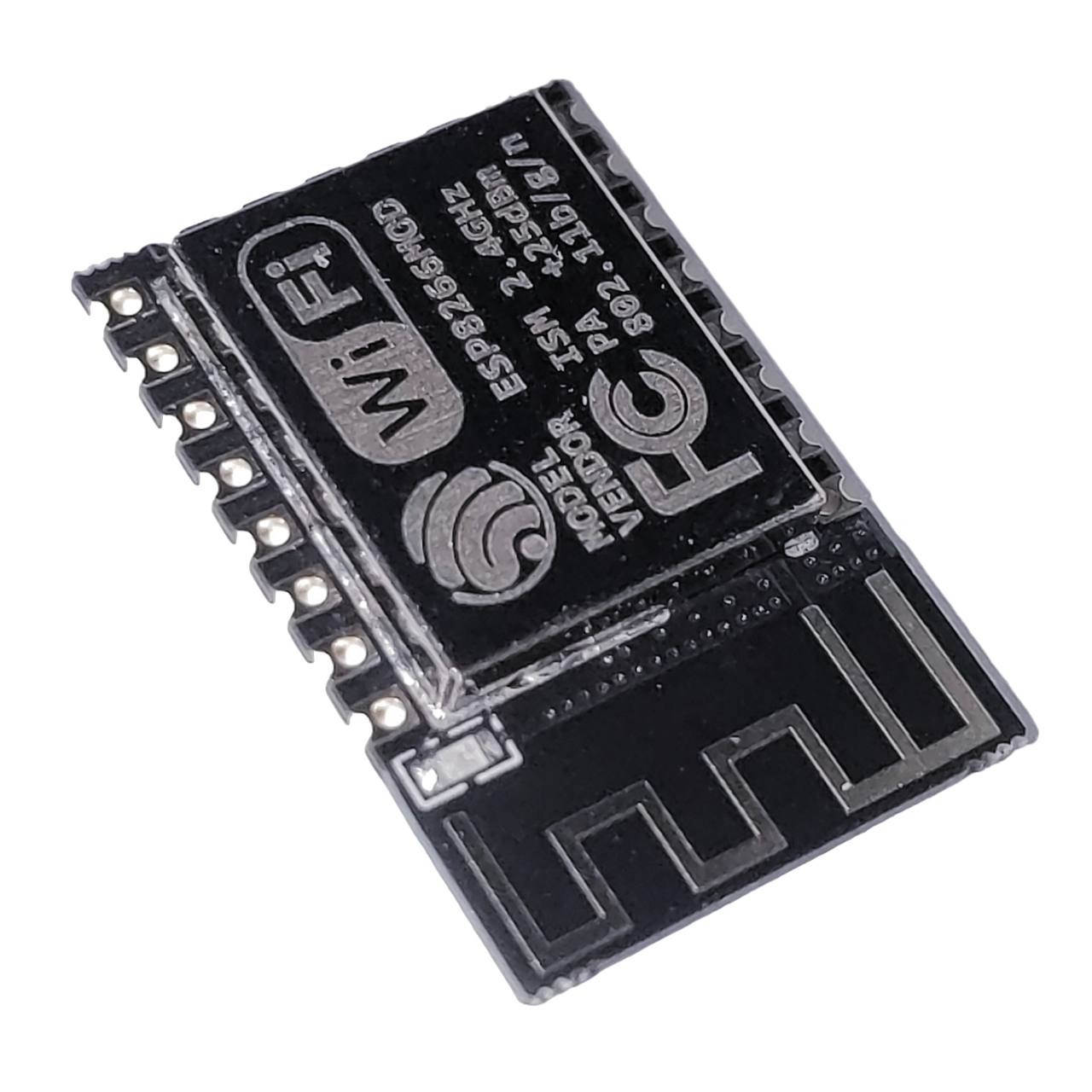

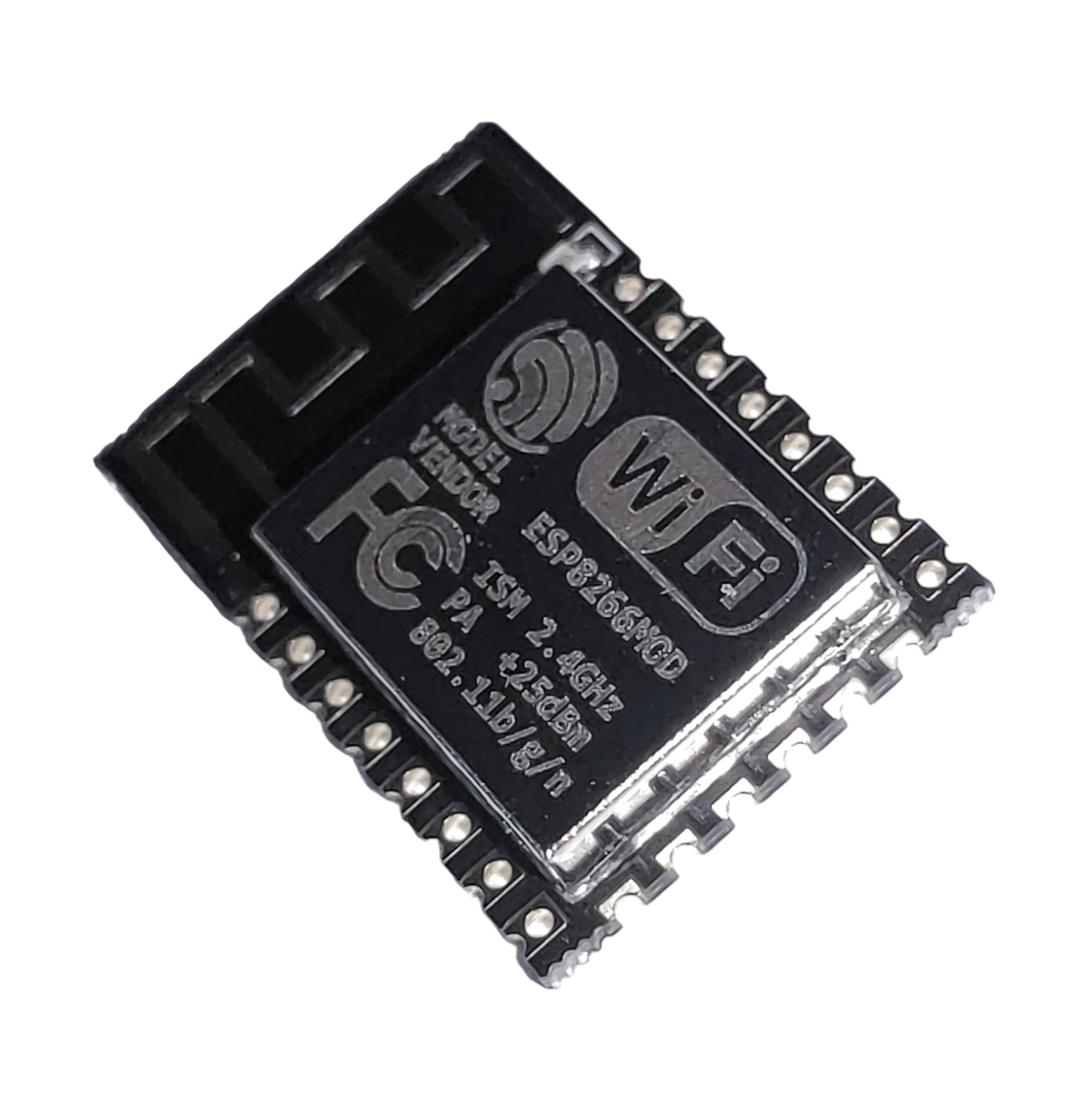

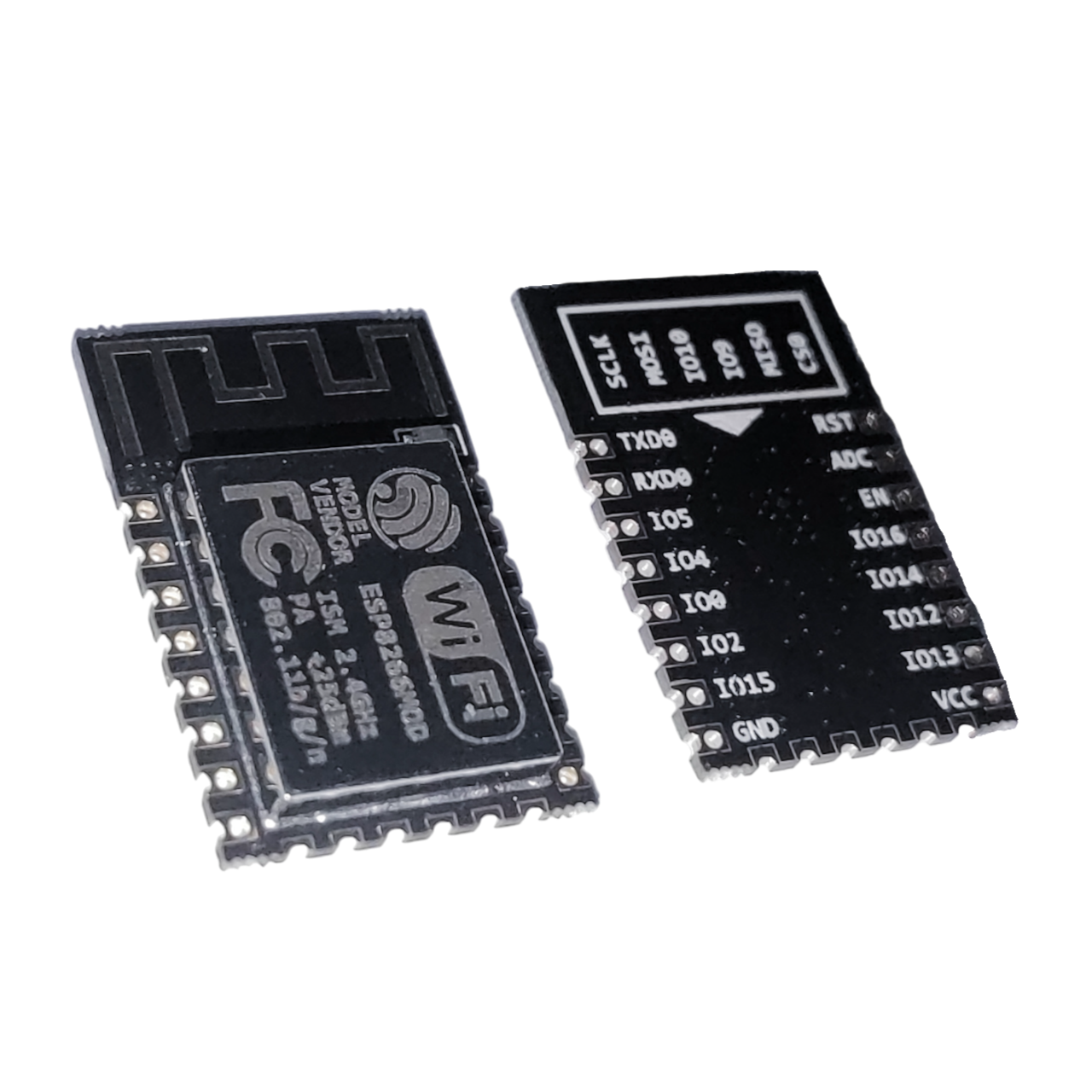

ESP12F MODUL

ESP-12F je cenově dostupný Wi-Fi modul pro IoT projekty. Díky malým rozměrům a nízké spotřebě se hodí pro chytrou domácnost, senzory a další bezdrátová zařízení. Mikrokontrolér ESP8266 lze programovat v Arduino IDE i jiných vývojových prostředích.

TECHNICKÉ SPECIFIKACE

Model: ESP-12F
MCU: úsporný 32bitový
ADC: 10bitový analogově-digitální převodník
Periferie: SDIO 2.0, UART, HSPI, I2C, I2S, IRDA, GPIO, PWM

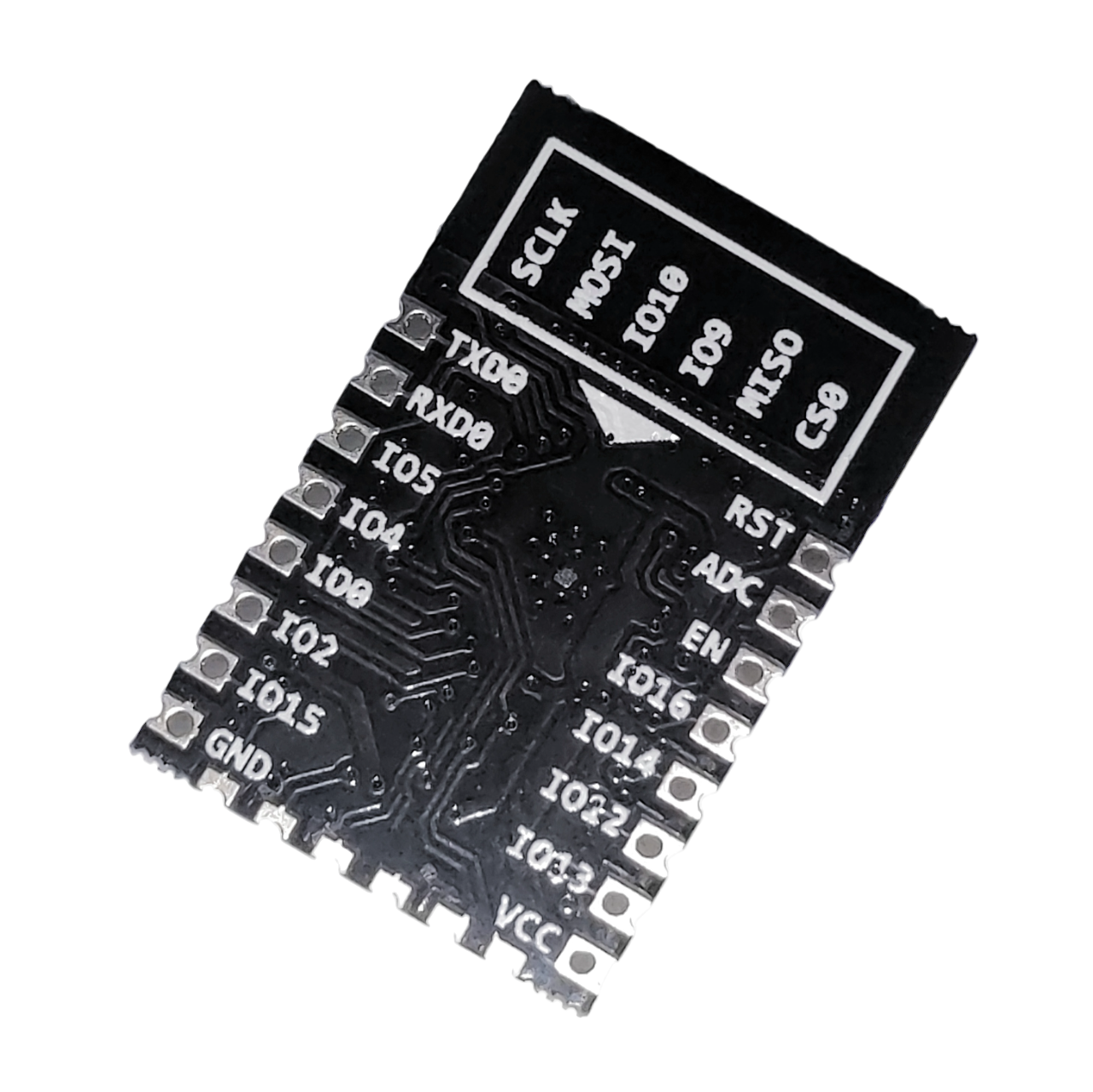

Piny: celkem 18, z toho 10 GPIO
Síť: zásobník TCP/IP, podpora anténní diverzity
Síťové protokoly: IPv4, TCP, UDP, HTTP, FTP
Provozní režimy: STA, AP, STA+AP
Šifrování: WEP, TKIP, AES

Řídící jednotka modulu: ESP8266EX mikrokontrolér

Wi-Fi

802.11 b/g/n, 2,4–2,5 GHz (2400–2483,5 MHz); podpora WPA a WPA2
RF část: integrovaný TR přepínač, balun, LNA a výkonový zesilovač
Přenosové režimy: STBC, 1×1 MIMO, 2×1 MIMO
Paketový přenos: A-MPDU a A-MSDU
Ochranný interval: podle zdroje 0,4 s (nutno ověřit)

OBECNÉ ÚDAJE

Provozní teplota: –40 °C až +125 °C
Napájecí napětí: 3,0–3,6 V
Průměrný provozní proud: 80 mA
Spotřeba v pohotovosti: méně než 1,0 mW (DTIM3)
Proud v hlubokém spánku: méně než 10 µA
Únikový proud ve vypnutém stavu: méně než 5 µA
RF výstupní výkon: +20 dBm (802.11b)

DALŠÍ ÚDAJE

Aktualizace firmwaru přes UART a OTA
Podpora vývoje cloudových aplikací

Zde je několik příkladů využití modulu ESP12:

• Chytrá domácnost: automatické zamykání dveří ovládané telefonem.

• Meteorologická stanice: měření teploty, vlhkosti a srážek s vhodnými čidly.

• IoT: dálkově ovládaná klimatizace nebo vytápění.

• Robotika: ovládání robotů s bezdrátovou komunikací.

• Automatizace: spínání osvětlení, přístrojů nebo dveří.

• Bezpečnostní systémy: vzdáleně dostupný dohled.

• Chytrá zahrada: sledování stavu rostlin a vlhkosti půdy.

• Ovládání telefonem: vzdálené řízení domácích zařízení.

• Interaktivní umění: LED stěny reagující na hudbu nebo pohyb.

• Měření kvality vzduchu: bezdrátový přenos údajů ze senzorů.

• Bezdrátové zabezpečení: čidla a alarmy pro dům nebo kancelář.

• Wi-Fi můstek: propojení kompatibilních zařízení se sítí.

• Nouzová upozornění: přenos signálů z požárních a jiných senzorů.

• Propojení IoT zařízení: společná správa více zařízení.

• Prototypování nových IoT systémů.

To jsou jen některé možnosti použití ESP-12F. Modul se uplatní v mnoha dalších projektech IoT, automatizace a chytrých systémů.

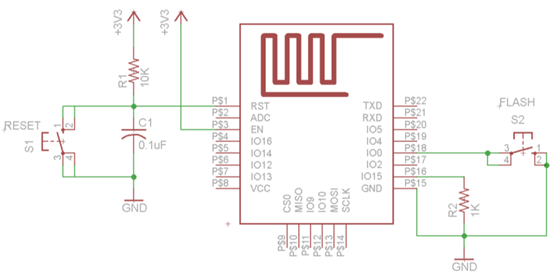

Schéma:

Minimální externí součástky potřebné ke správné funkci modulu.
