DFROBOT Mini MP3, WAV, WMA přehrávač V3.0 (SD karta)

TECHNICKÉ ÚDAJE

Podporované vzorkovací frekvence: 8 / 11,025 / 12 / 16 / 22,05 / 24 / 32 / 44,1 / 48 kHz. 24bitový výstup DAC; uváděný dynamický rozsah 90 dB a odstup signálu od šumu 85 dB. Podpora FAT16 a FAT32; podle popisu až 32GB karta TF (microSD) či USB disk a 64 MB paměti NOR flash. Ovládání I/O signály, sériovým rozhraním nebo analogovým (AD) tlačítkem. Možnost přerušit hudbu zvukovým oznámením a poté pokračovat. Až 100 složek, 255 skladeb na složku; 30 úrovní hlasitosti a 6 režimů ekvalizéru.

Vlastnosti:

• Přehrávání souborů MP3, WAV a WMA
• Kapacita až 8 Mbit (přibližně 20 minut záznamu)
• Jednoduché ovládání pomocí tlačítka a potenciometru
• Kompaktní rozměry: 20 x 20 mm
• Napájení: 3,3 V nebo 5 V
• Rozhraní: UART
• Podpora SD karty

Použití:

DFROBOT Mini je vhodný pro různé projekty, jako například:

• Zvukové efekty a upozornění
• Mluvící hodiny a jiná zařízení
• Ovládání hlasem
• Přehrávání hudby a jiných zvukových souborů

Zapojení Arduino Uno:

Testovací program:

#include "SoftwareSerial.h"
#include "DFRobotDFPlayerMini.h"

static const uint8_t PIN_MP3_TX = 26; // Connects to module's RX
static const uint8_t PIN_MP3_RX = 27; // Connects to module's TX
SoftwareSerial softwareSerial(PIN_MP3_RX, PIN_MP3_TX);

DFRobotDFPlayerMini player;

void setup() {
  Serial.begin(9600);
  softwareSerial.begin(9600);

  // Spustenie komunikácie s DFPlayer Mini
  if (player.begin(softwareSerial)) {
   Serial.println("OK");

    // Nastavenie hlasitosti (0 to 30).
    player.volume(20);
    // Prehrať prvý súbor MP3 na SD karte
    player.play(1);
  } else {
    Serial.println("Pripojenie k DFPlayer Mini zlyhalo!!");
  }
}

void loop() {
}

Potrebné knižnice je nutné stiahnuť priamo v Arduino IDE.

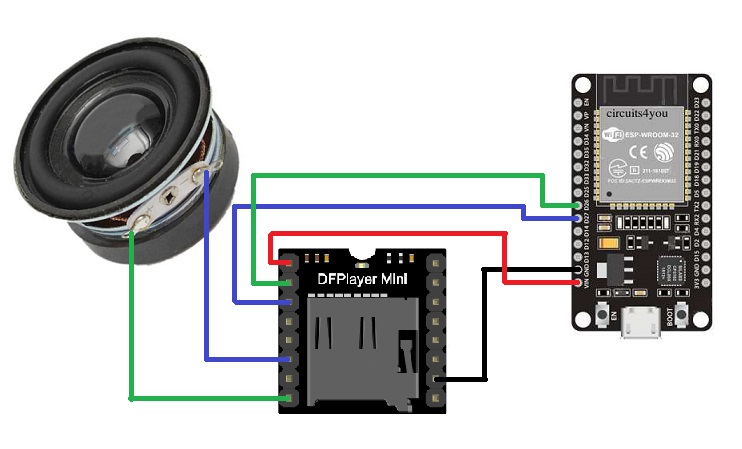

Připojení k vývojové desce ESP32:
