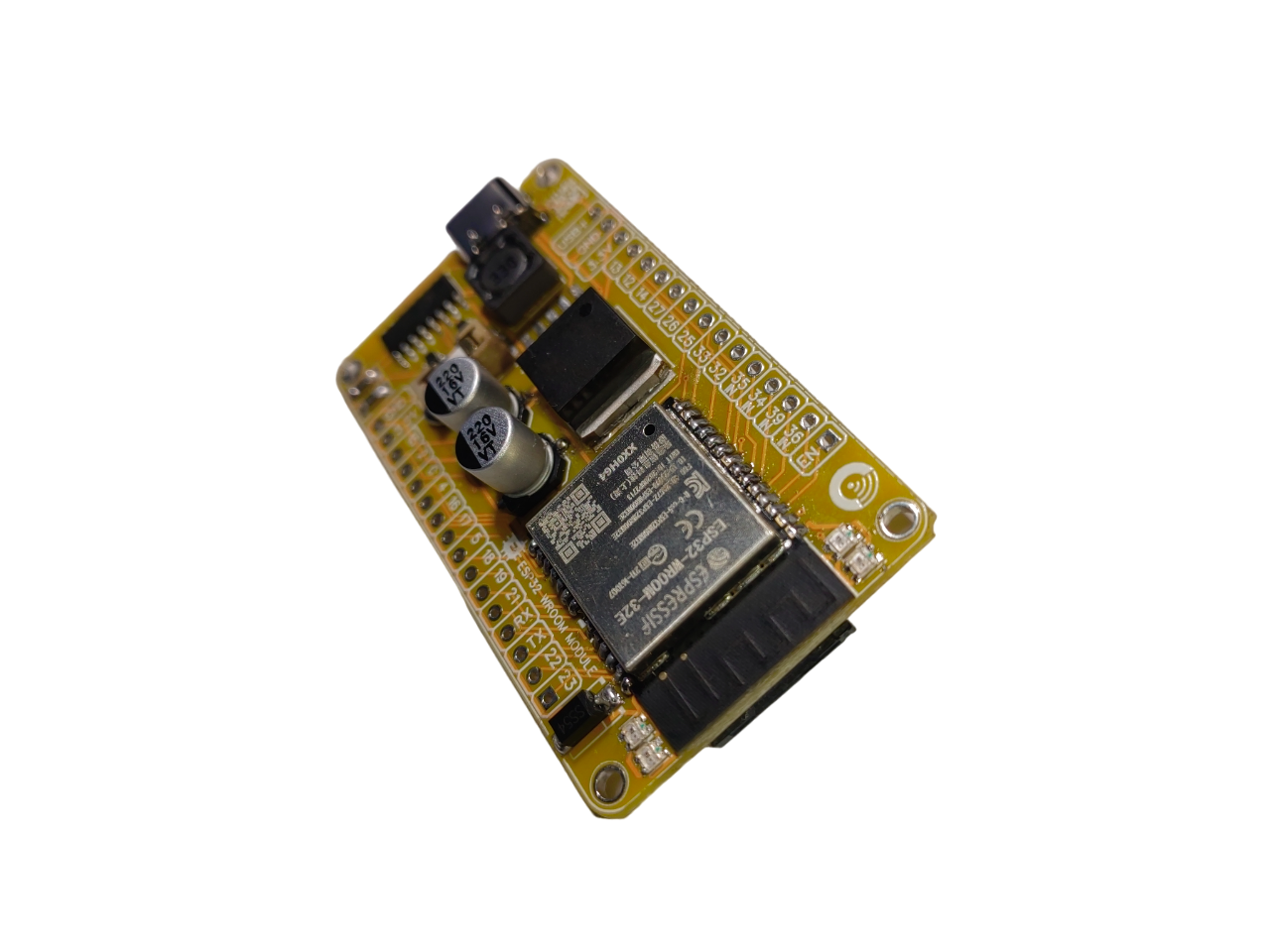

DENUINO FUTURE V1.0

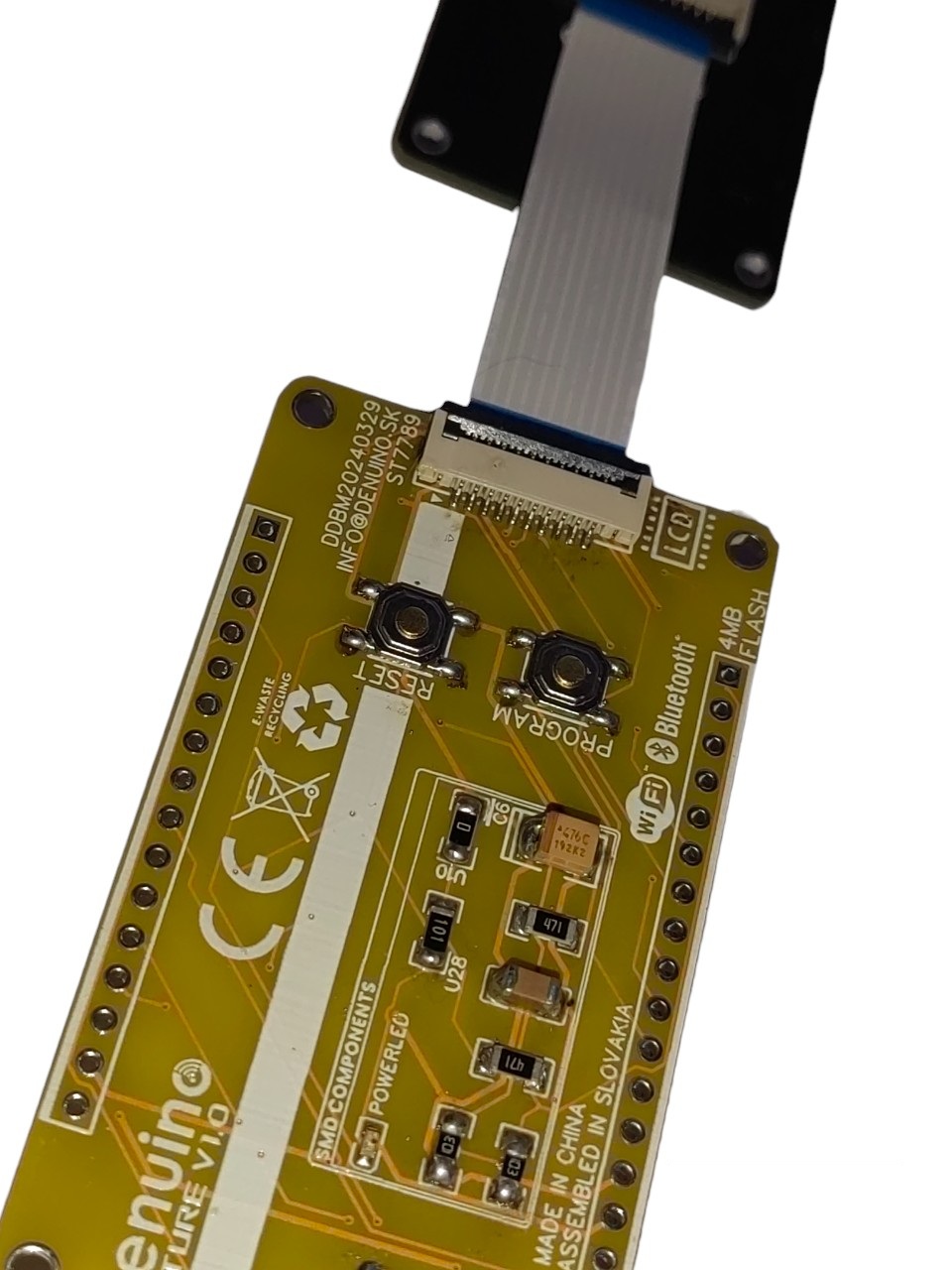

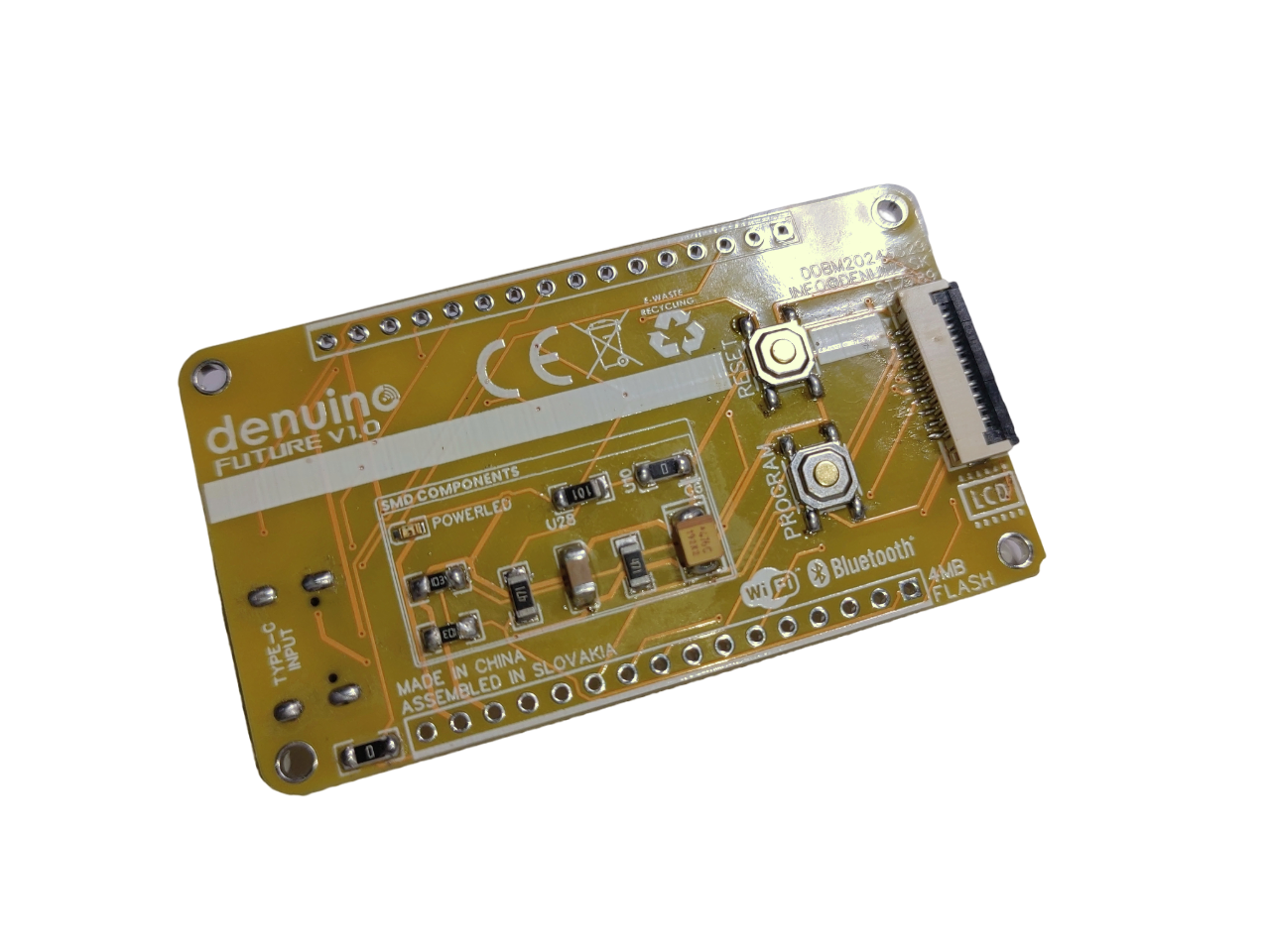

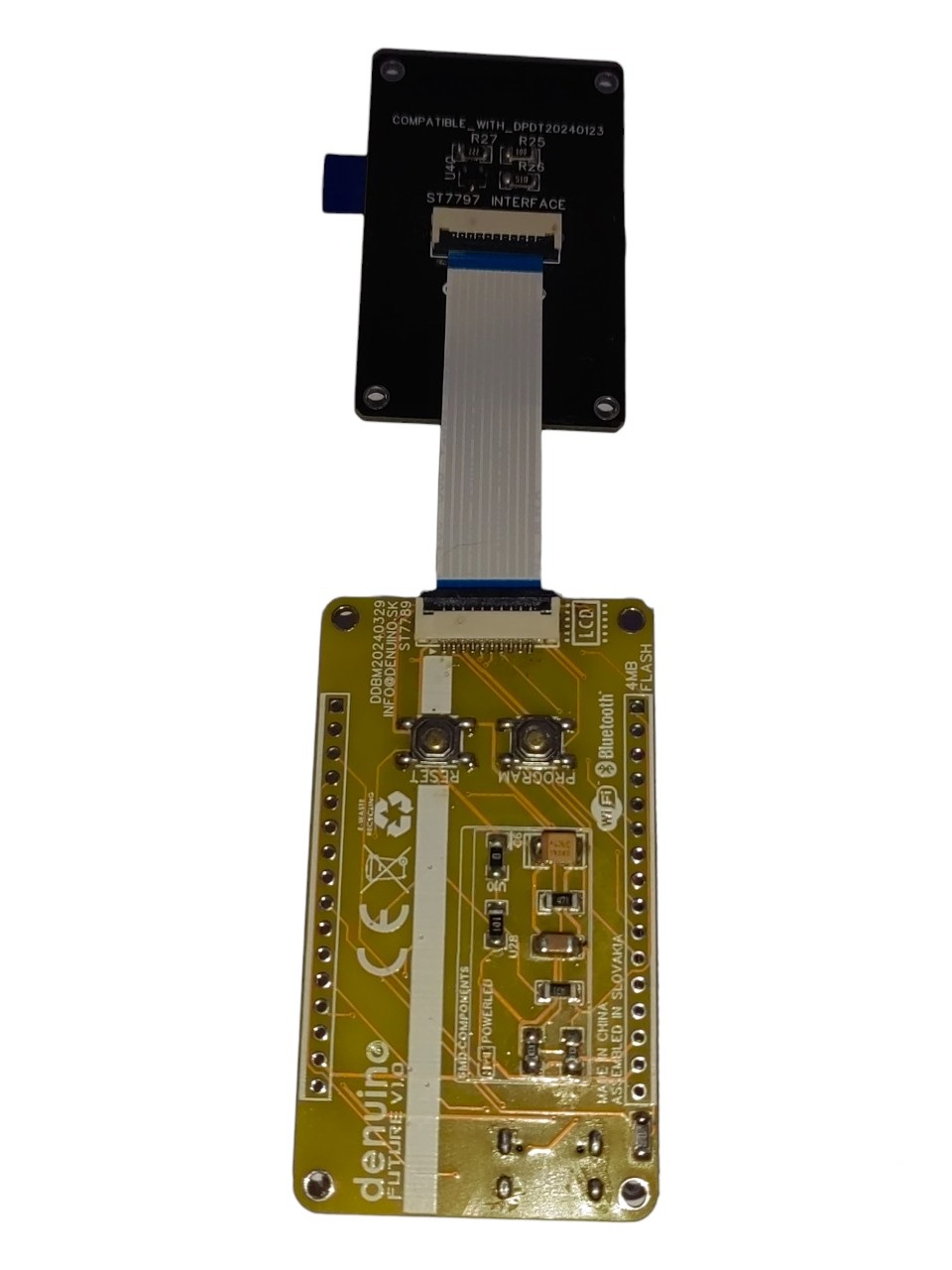

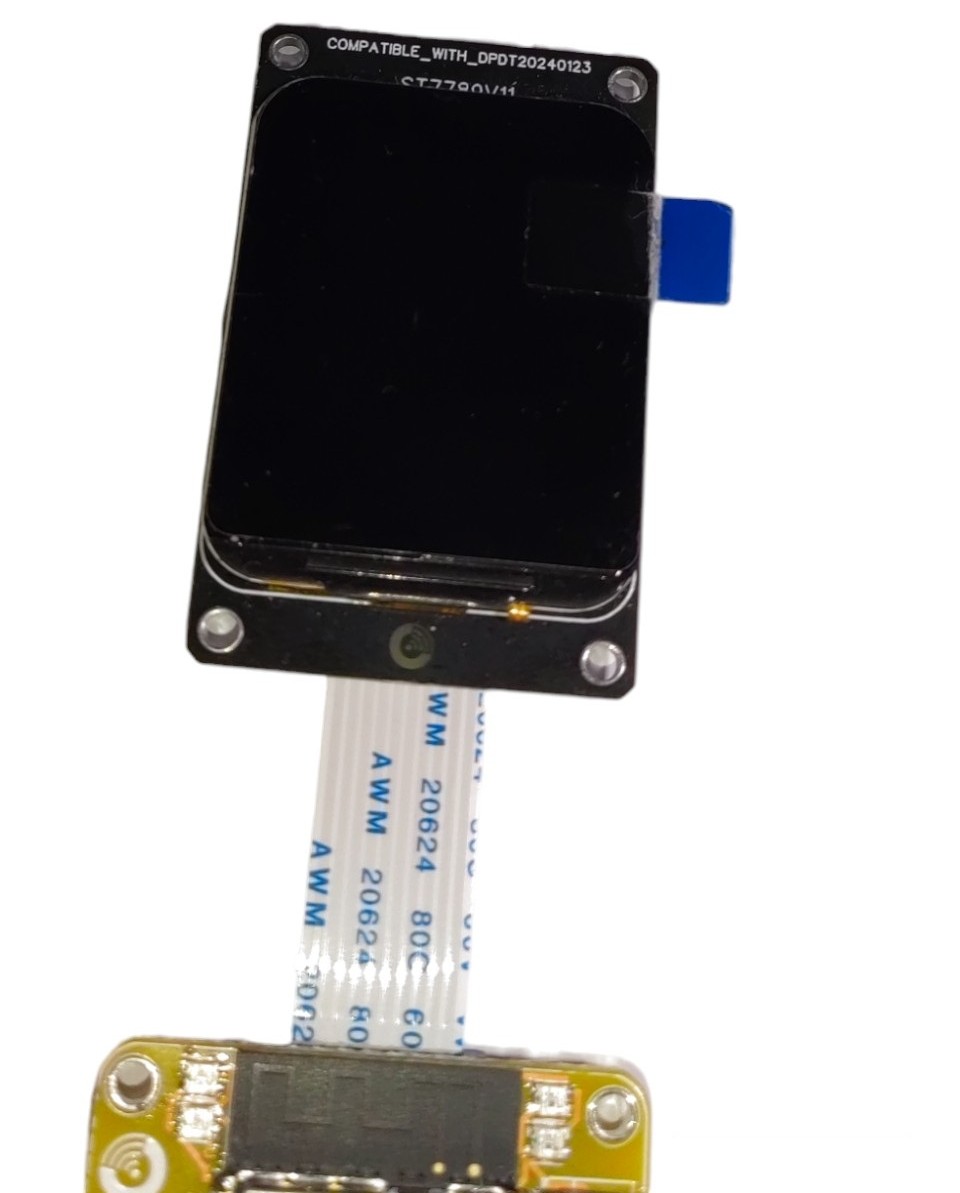

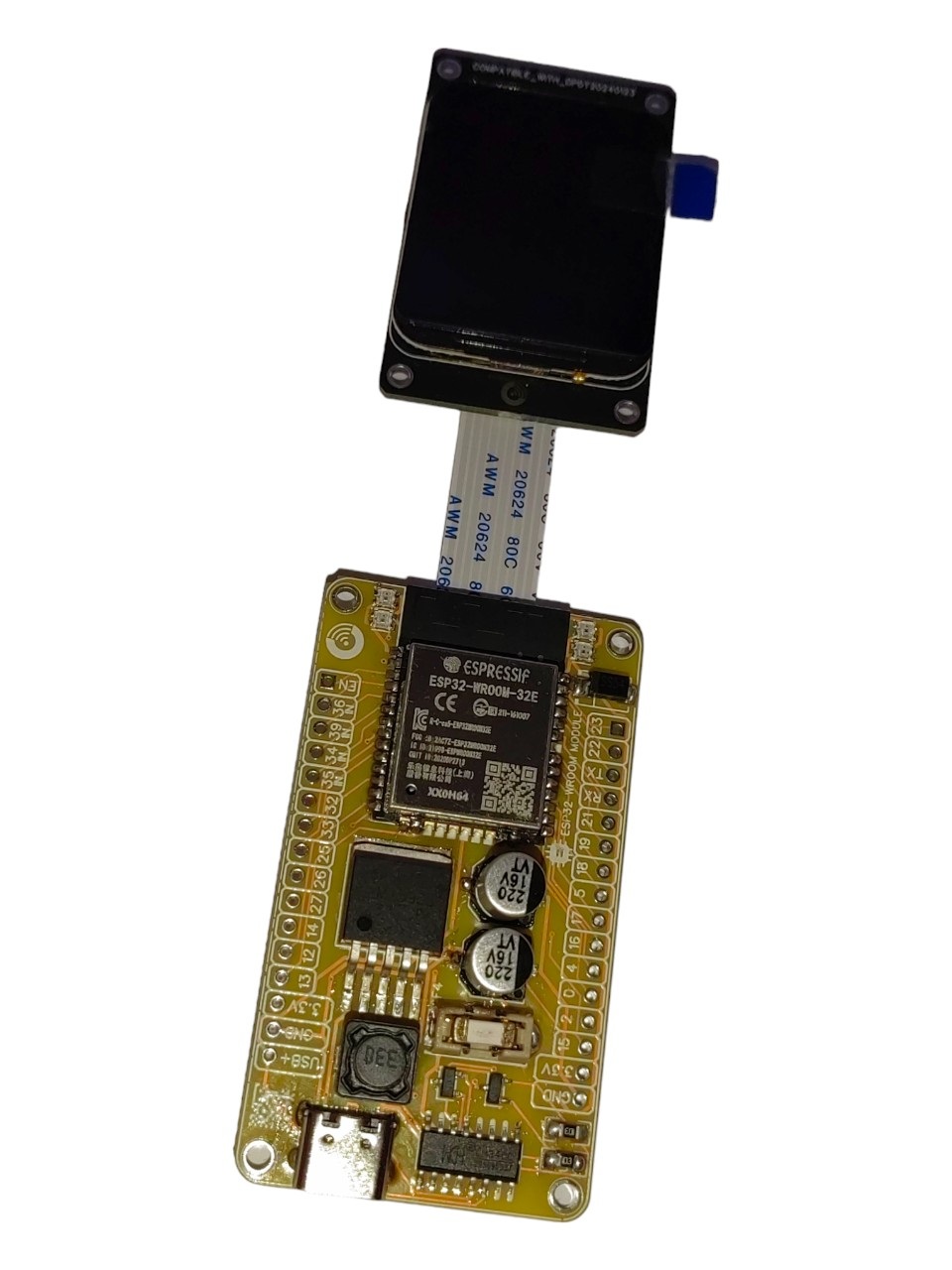

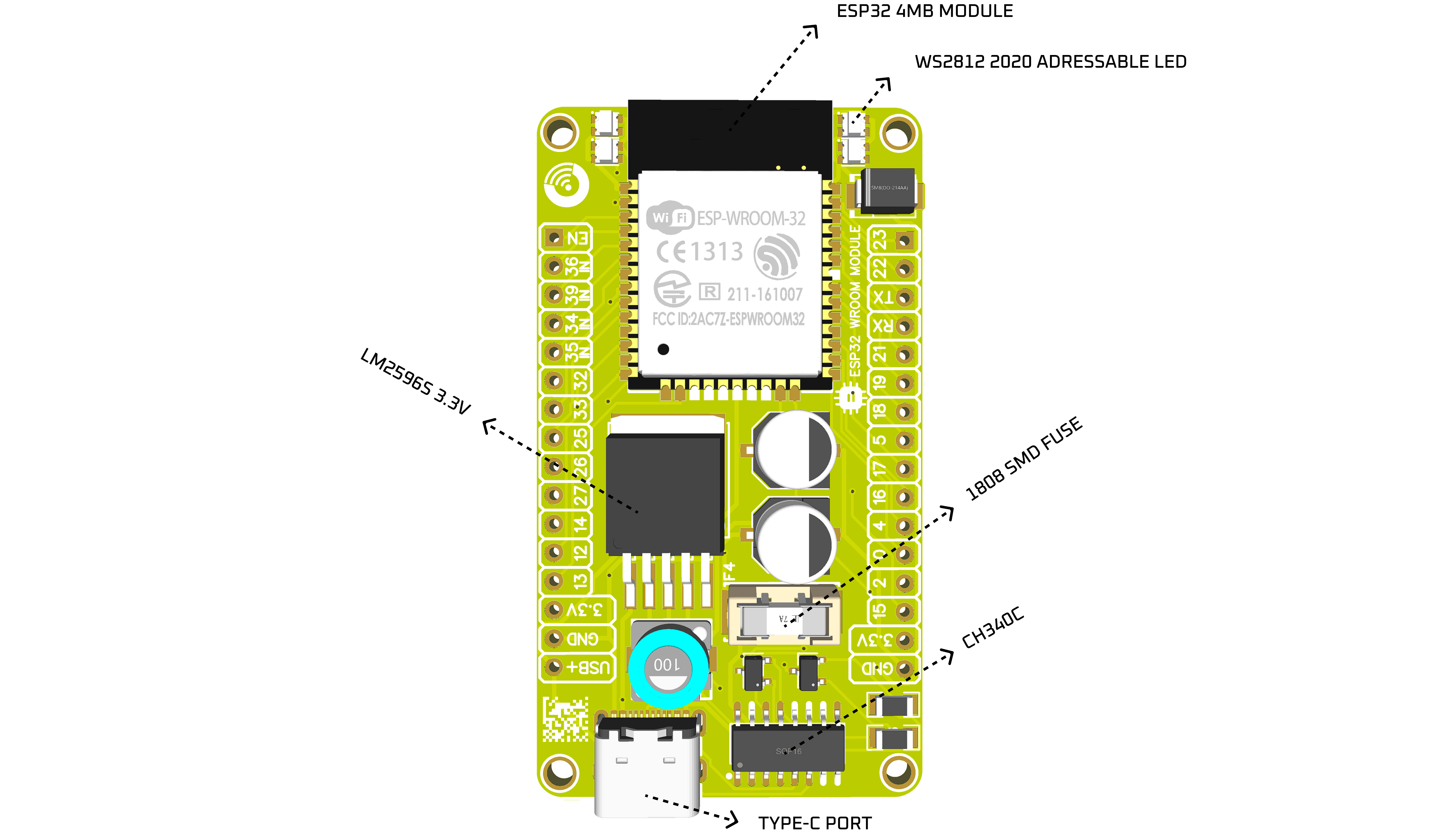

Mezi výjimečné vlastnosti desky DENUINO FUTURE V1.0 patří snadno vyměnitelná SMD pojistka 2,5 A, která chrání obvody. LCD konektor a kompatibilní flex kabel umožňují připojit displej ST7789 s úhlopříčkou 1,69 palce.

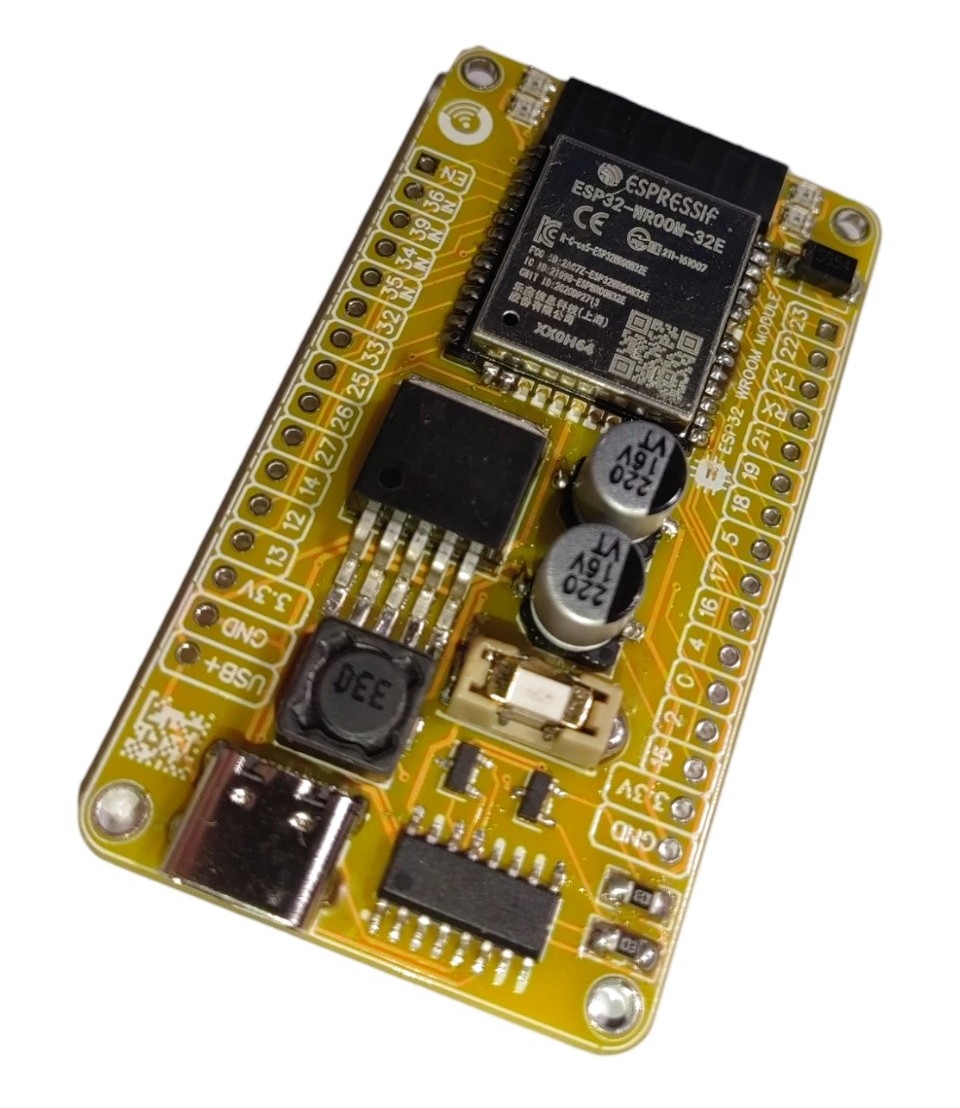

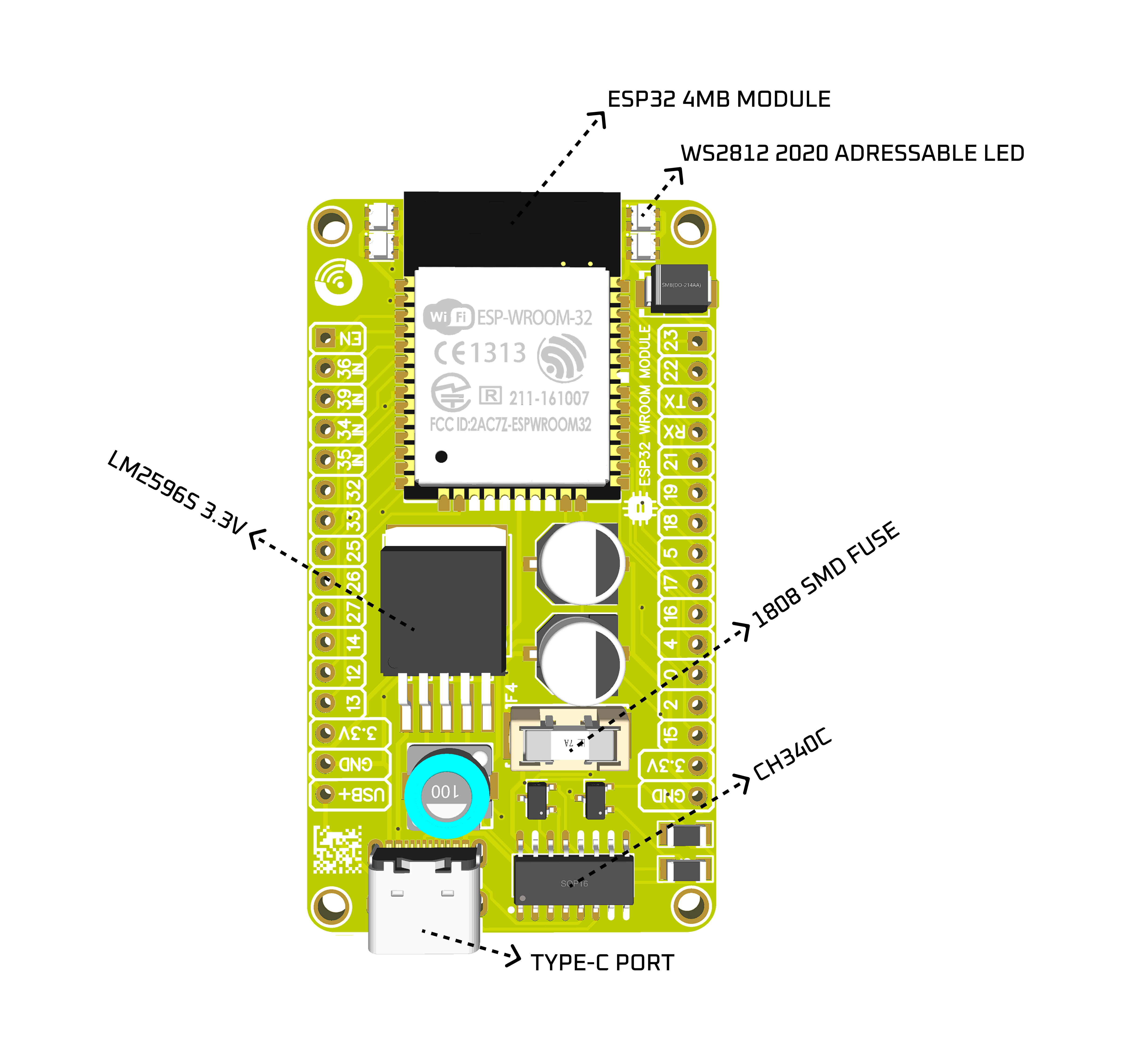

Stabilní napájení zajišťuje regulátor LM2596S s výstupním napětím 3,3 V (2 A). Převodník CH340C a konektor USB-C usnadňují programování. Modul ESP32 se 4 MB flash paměti nabízí prostor pro programy a data.

Vývojová deska vyžaduje vstupní napájení 5 V. Jde o první produkt značky DENUINO připravovaný pro sériovou výrobu. Při vývoji a testování prototypů byl kladen důraz na spolehlivou a odolnou konstrukci.

DENUINO FUTURE V1.0 má čtyři vestavěné RGB LED WS2812 ve velikosti 2020. Umožňují barevnou signalizaci i různé světelné efekty a rozšiřují možnosti zobrazení informací v projektech.

Vyzkoušejte vývojovou desku DENUINO FUTURE V1.0 a objevte její možnosti!

Obsah balení bez LCD:

1 × vývojová deska DENUINO FUTURE V1.0

1 × náhradní SMD pojistka 1808, 2,5 A

1 × programovací kabel USB-C

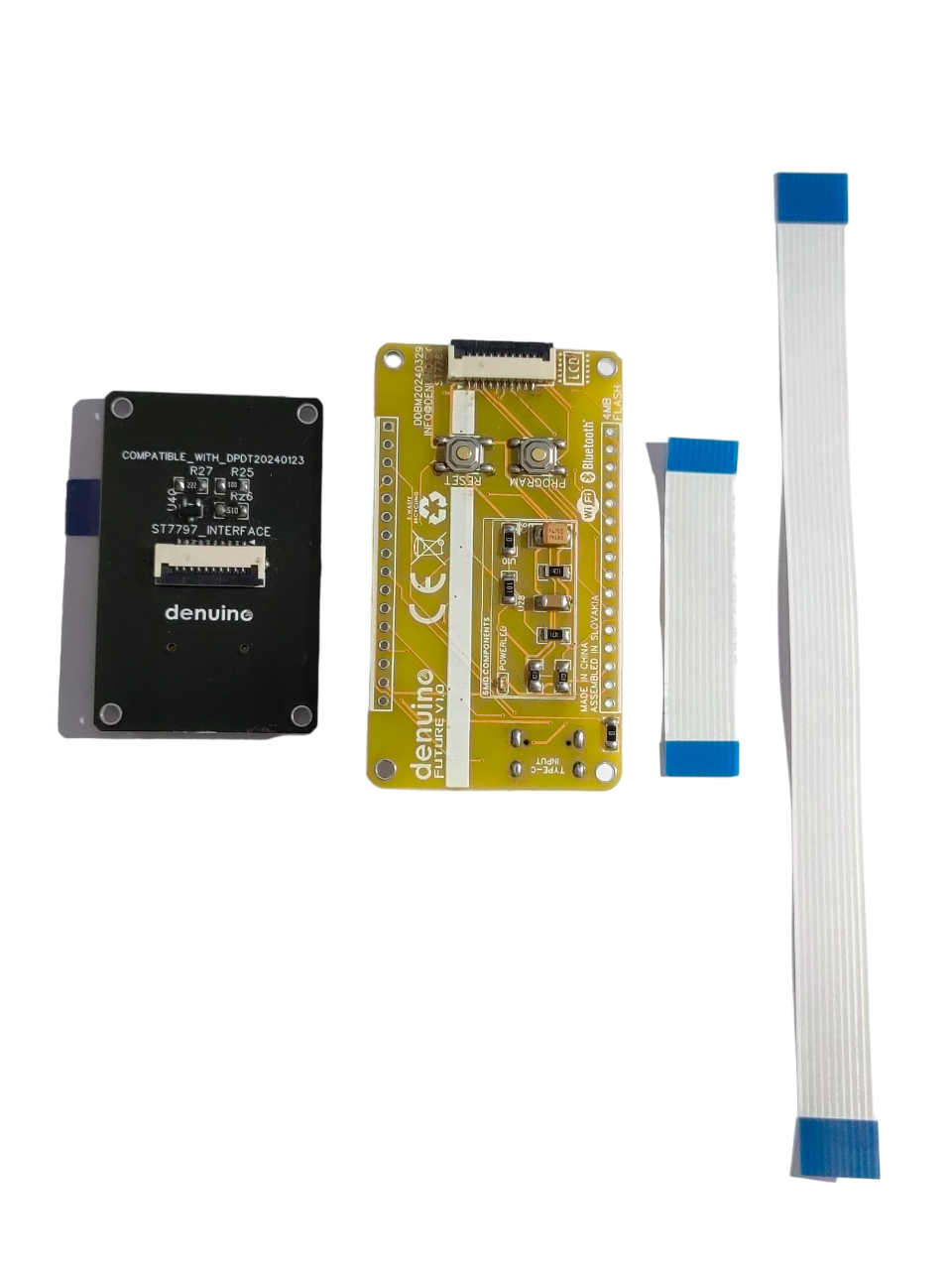

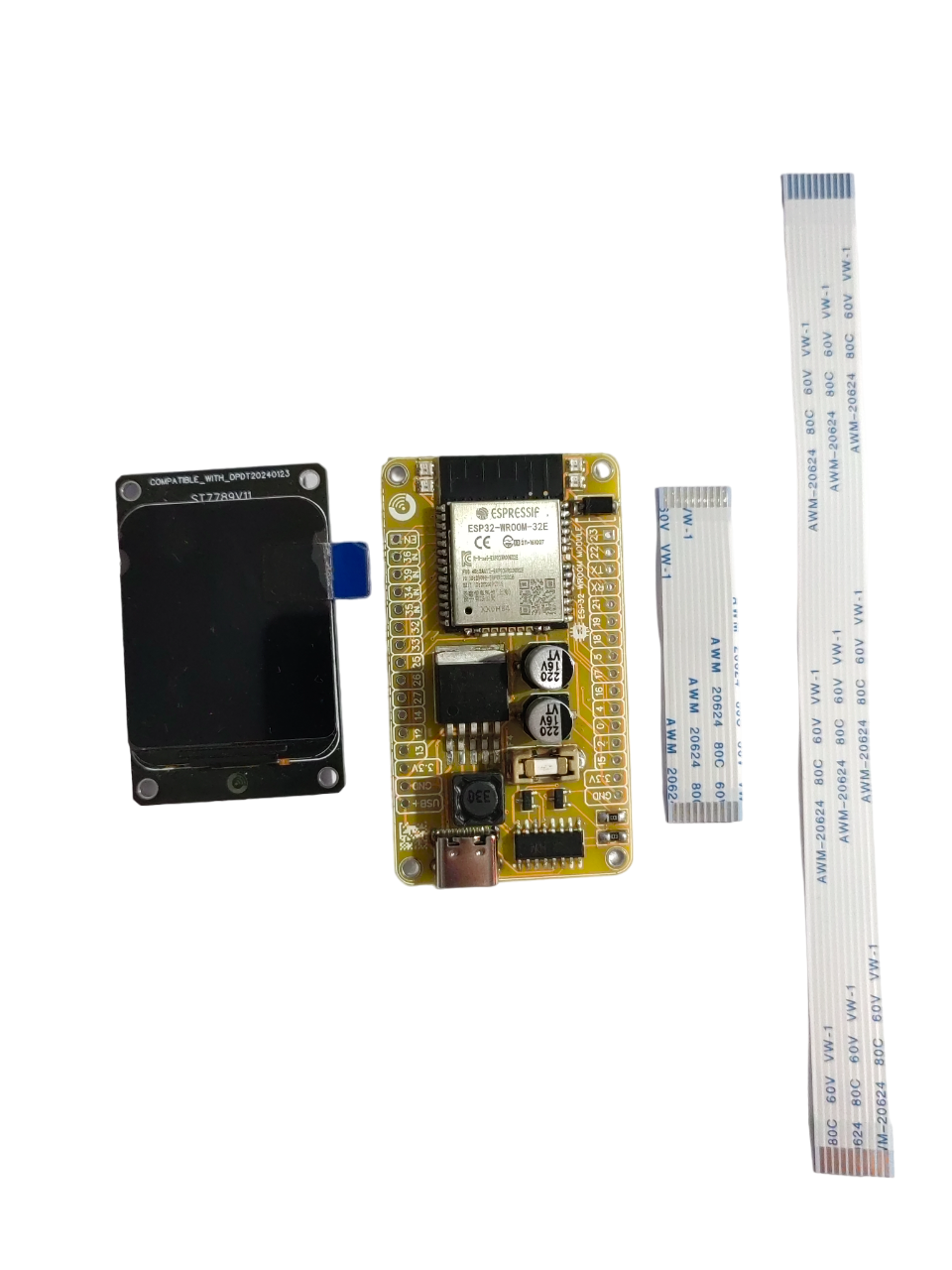

Obsah balení s LCD modulem:

1 × vývojová deska DENUINO FUTURE V1.0

2 × flex kabel (5 cm a 15 cm)

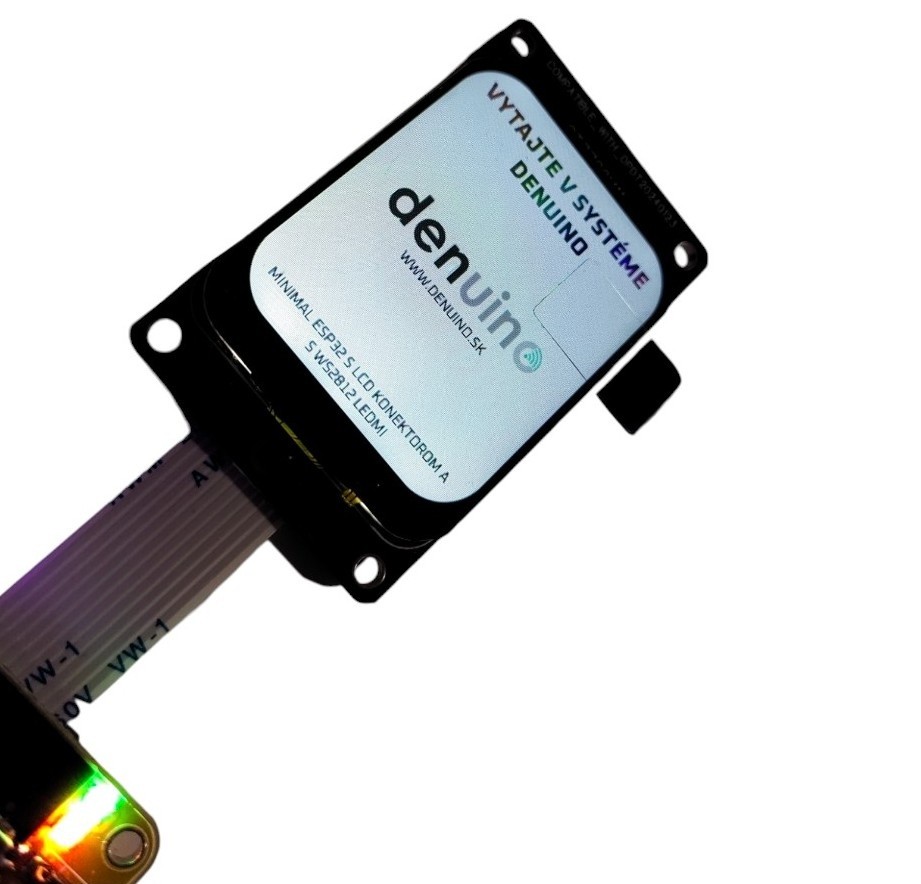

1 × LCD modul DENUINO ST7789, 1,69 palce

1 × náhradní SMD pojistka 1808, 2,5 A

1 × programovací kabel USB-C

Test LCD ST7789: ukázkový kód pro rychlé otestování modulu v Arduino IDE.

LCD_CODE_TEST - Klepnutím sem můžete stáhnout potřebné soubory pro ovládání ST7789 LCD modulu.

Návod k použití najdete v souboru read_ma.txt uvnitř staženého ZIP archivu. Před použitím archiv rozbalte.

 ---------------------------------------------------------------------

Test LED WS2812 2020: ukázkový kód pro ověření LED v Arduino IDE.

LED_TEST - Klepnutím sem můžete stáhnout potřebné soubory pro ovládání WS2812 diod

Návod k použití najdete v souboru read_ma.txt uvnitř staženého ZIP archivu. Před použitím archiv rozbalte.

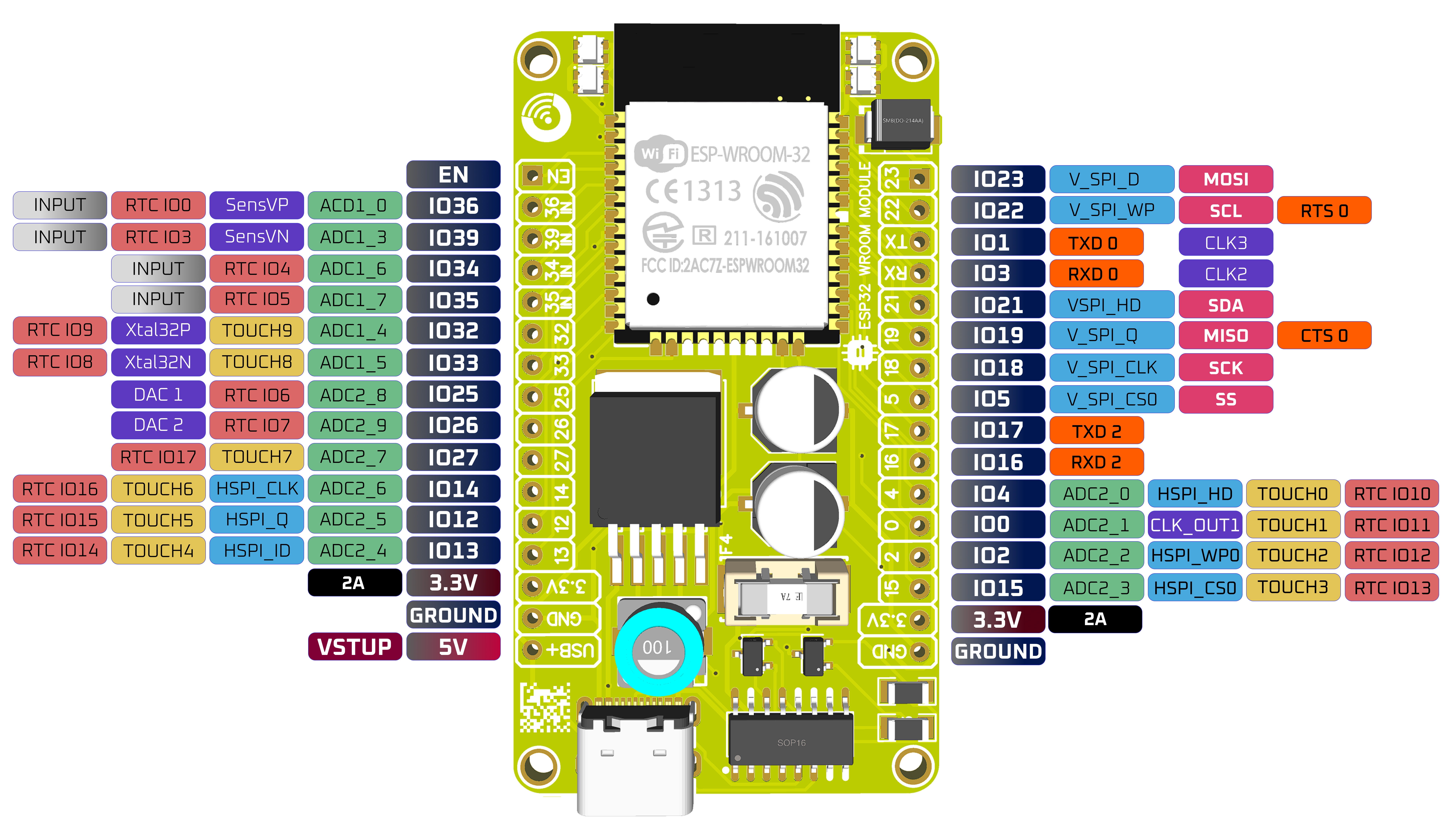

Rozložení pinů:
