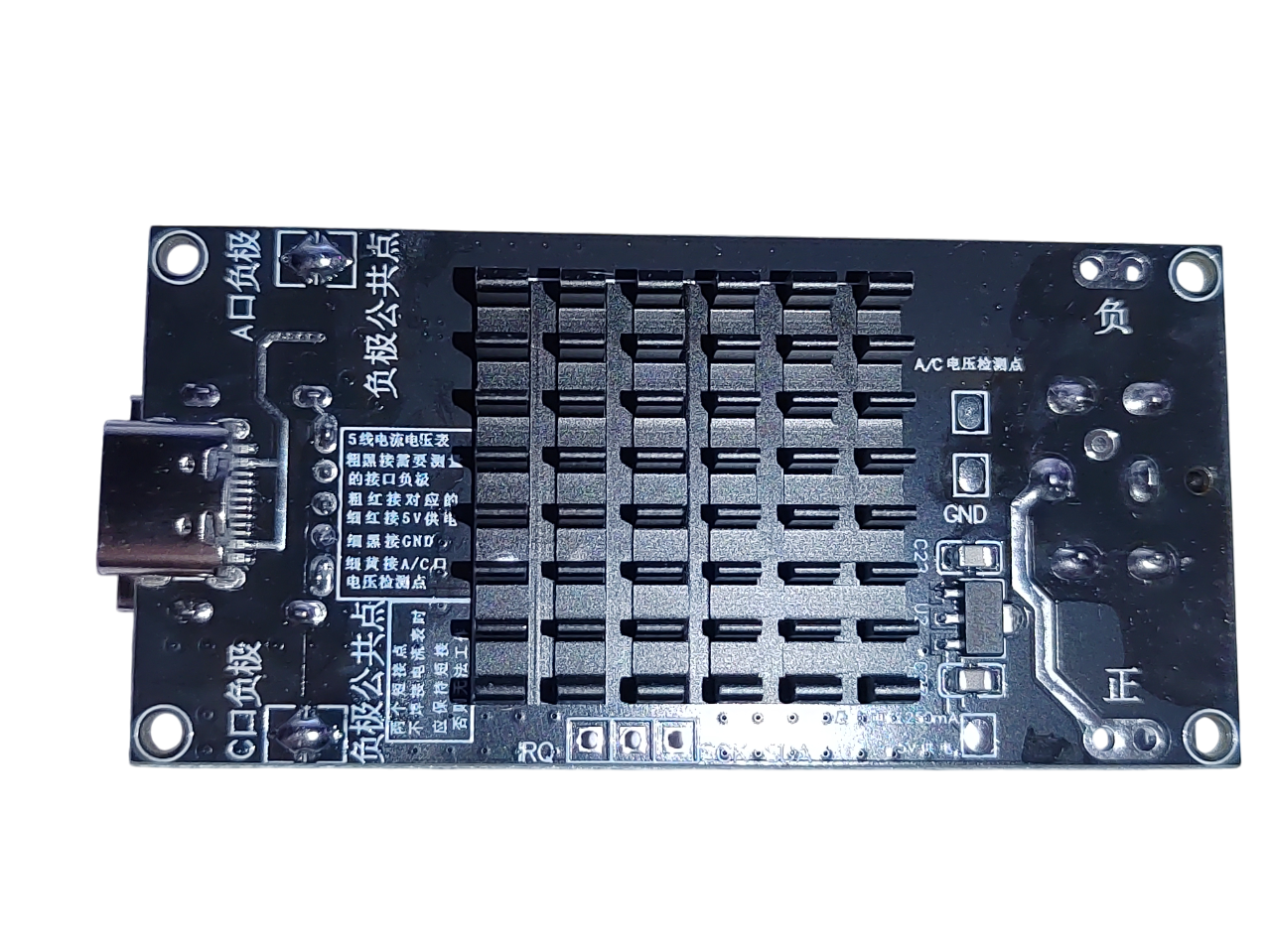

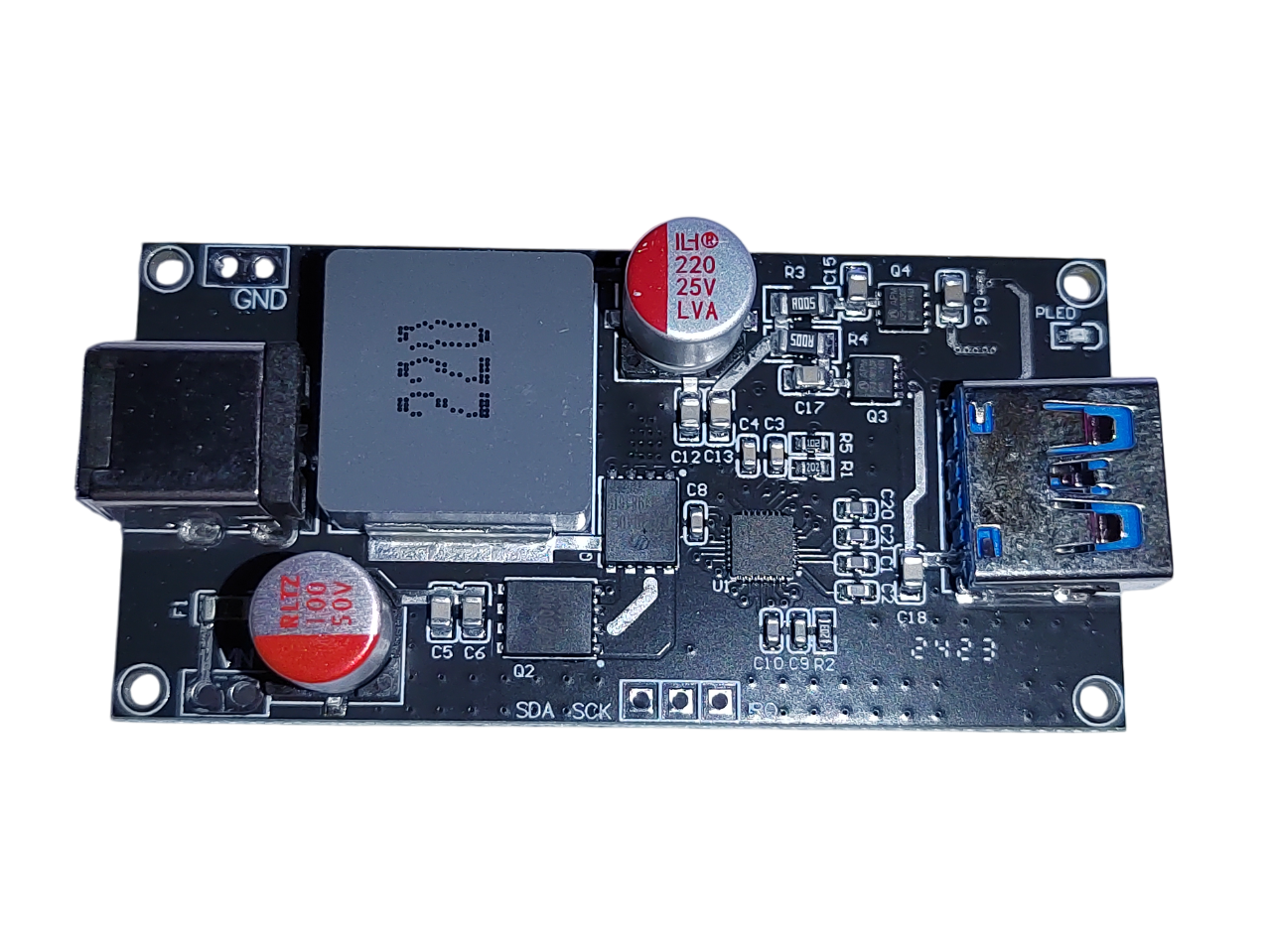

DC6–30 V 140 W inteligentní rychlonabíjecí modul (USB-A + USB-C, PD140W, QC5, PPS)
Detaily produktu
Modul umožňuje rychlé nabíjení mnoha zařízení přes porty USB-A a USB-C. Podporuje uvedené protokoly PD 140 W, PPS 133 W, QC5/QC4+ a další. Je vhodný pro vývojová pracoviště, napájecí moduly, notebooky, telefony, tablety a testování.
🔧 Technické parametry:
| Parametr | Hodnota |
|---|---|
| Vstupní napětí: | DC 6 V – 30 V |
| Doporučené napájení: | DC 24 V / 7 A |
| Typ konverze: | Step-down (buck) – vstup musí být o ≥1.2 V vyšší než výstup |
| Maximální výstupní výkon: | 140 W (PD 20 V / 7 A) |

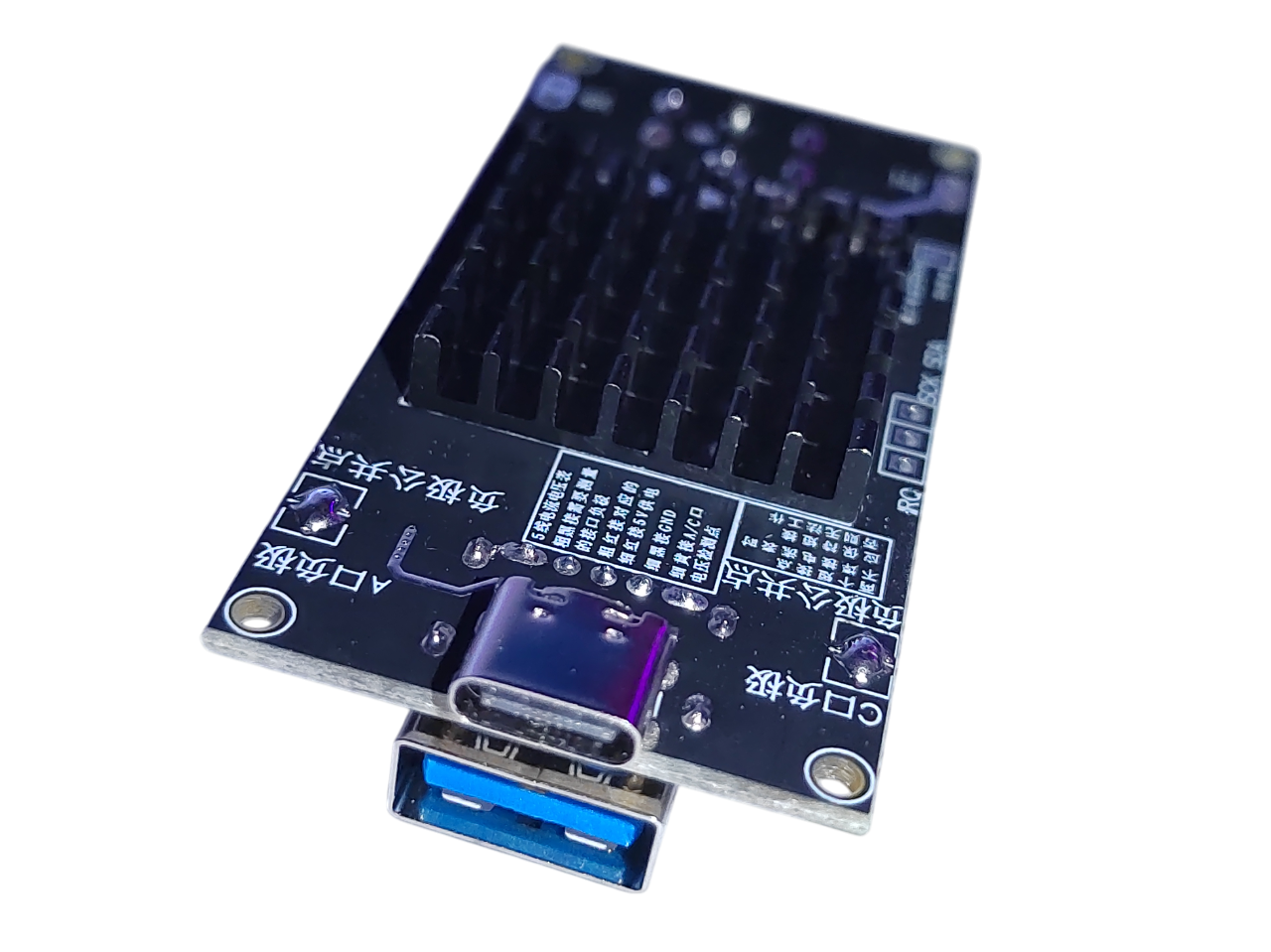

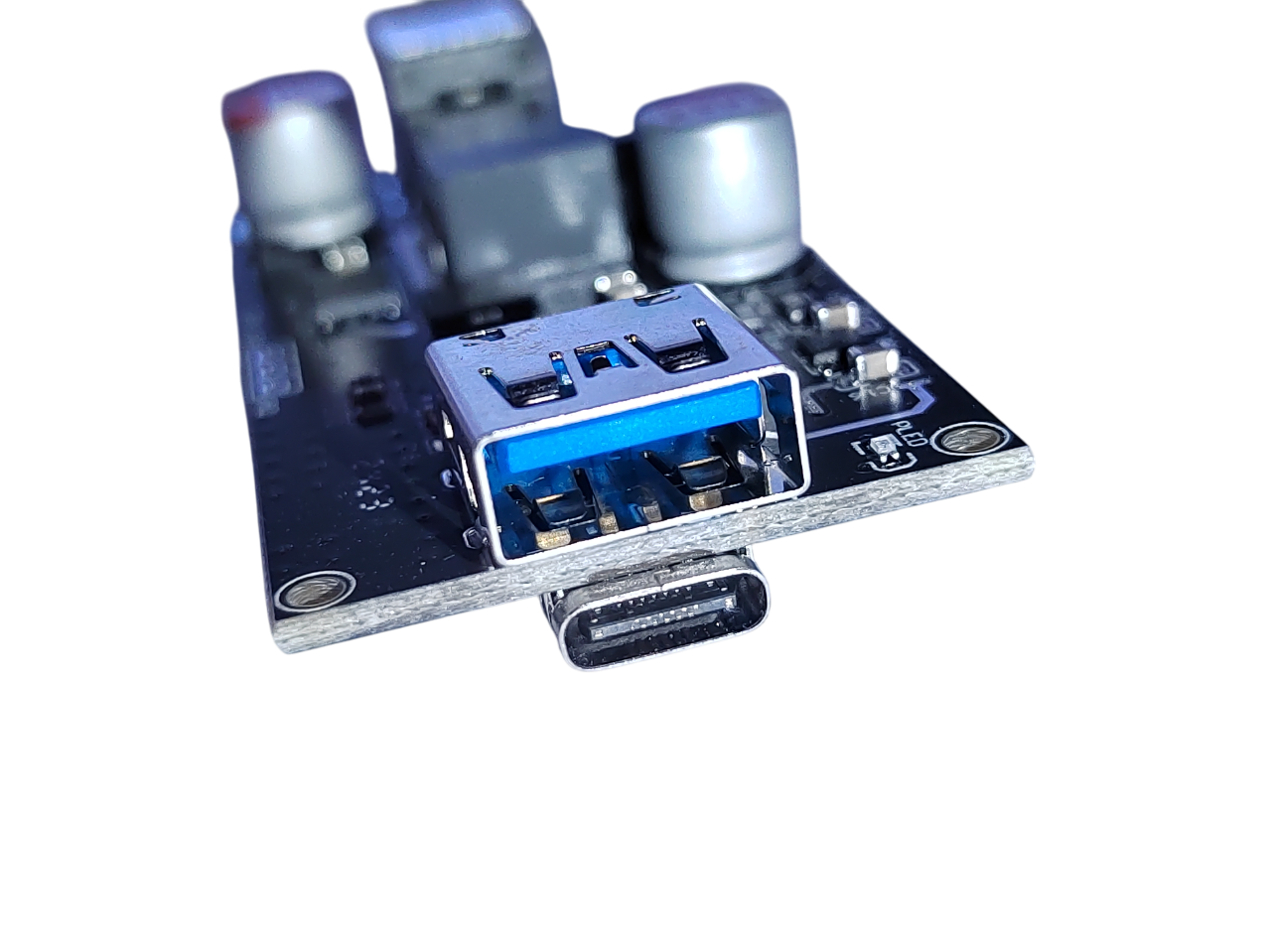

| Výstupní porty: | 1× USB-A, 1× USB-C |

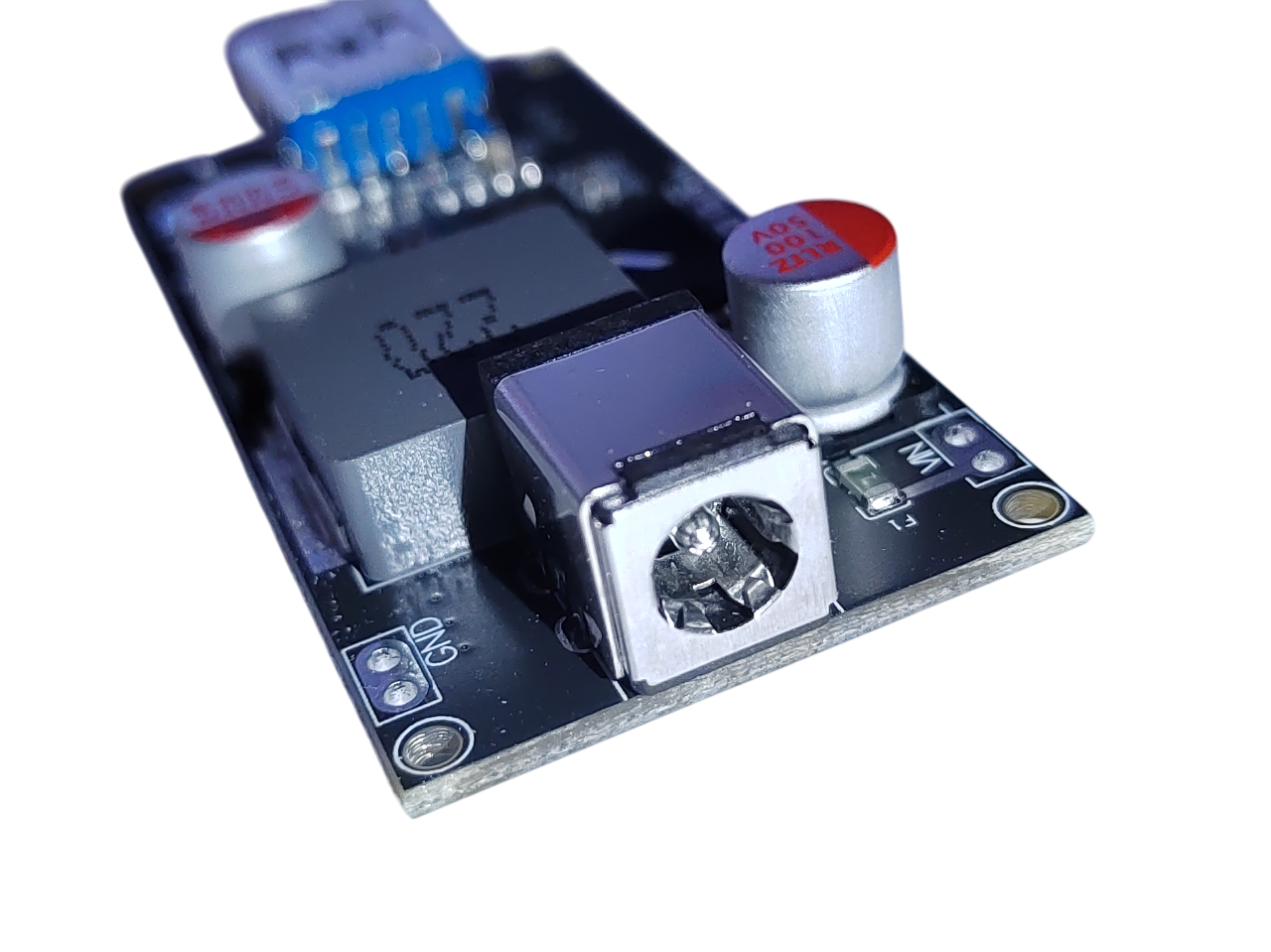

| Vstupní konektor: | DC5521 (5.5×2.1 mm) |
| Výstupní protokoly: | PD 140 W, PPS 3.3–21 V 6.3 A, QC5/QC4+/QC3.0/QC2.0, AFC, FCP, SCP, SFCP |
| Provozní napětí čipu: | 6–30 V DC |
| Rozměry modulu: | 68×32 mm |
| Porty mohou pracovat současně: | Ano (max 5 V 2 A + 5 V 2 A bez rychlého nabíjení) |
Přehled podporovaných rychlonabíjecích protokolů a kompatibilních zařízení
| Protokol | Plný název | Typická zařízení / značky |
|---|---|---|
| PD 140 W | Power Delivery (verze 3.1, EPR – Extended Power Range) | Notebooky (MacBook, Dell XPS, Lenovo ThinkPad), nové tablety, některé high-end telefony |
| PPS 3.3–21 V 6.3 A | Programmable Power Supply | Samsung Galaxy S20–S24, Note10+, Z Fold/Flip, Google Pixel 6–8, některé Xiaomi / OnePlus modely |
| QC 5 | Quick Charge 5 | Novější Xiaomi, ASUS ROG Phone, některé Snapdragon 888+ zařízení |
| QC 4+ / QC 4.0 | Quick Charge 4+ / 4.0 | Google Pixel 3–5, LG V30, Xiaomi Mi 8, OnePlus Nord N10 |
| QC 3.0 / 2.0 | Quick Charge 3.0/2.0 | Starší Xiaomi, Samsung A/M série, LG G4–G6, HTC, starší čínské značky |
| AFC | Adaptive Fast Charging | Samsung Galaxy S6 – S10, A-série, Note 4–9 |
| FCP | Fast Charging Protocol | Huawei (starší modely jako P9 – P20, Honor 8 – 10) |
| SCP | SuperCharge Protocol | Huawei a Honor (např. P20 Pro, Mate 20 Pro, P30, P40, Mate 30 atd.) |
| SFCP | Smart Fast Charging Protocol | Některé čínské značky – například. Meizu, Ulefone, Doogee (nestandardizované) |
⚠️ Důležité poznámky:
Modul není samostatná nabíječka článků: slouží k napájení a nabíjení telefonů, tabletů či notebooků prostřednictvím USB.
Nepřipojujte k síti střídavého proudu! Používejte výhradně s vhodným stejnosměrným zdrojem.
Pro výstup 140 W zdrojový popis vyžaduje napájecí adaptér alespoň 24 V / 10 A.
Při napájení 12 V (např. z automobilu) je podle zdroje výkon protokolu PD omezen přibližně na 36 W.
Rychlonabíjení není zaručeno u všech zařízení, protože někteří výrobci používají vlastní protokoly.
💡 Doporučení pro stabilní provoz:
Pro dlouhodobou spolehlivost zdroj doporučuje využívat nejvýše 80 % jmenovitého výkonu napájecího zdroje. Jako příklad pro výstup 100 W uvádí adaptér 24 V / 5 A.
📦 Využití:
Univerzální rychlonabíjení mobilních zařízení
Rychlonabíjení chytrých telefonů v solárních systémech
Napájení notebooků a tabletů
Vývojové a testovací napájecí stanice
Laboratorní napájecí řešení DIY
✅ Modul byl u nás testován na více chytrých telefonech včetně Honor 50, Honor 90 a Samsung Galaxy S21 – rychlé nabíjení fungovalo bez problémů na všech zařízeních.
