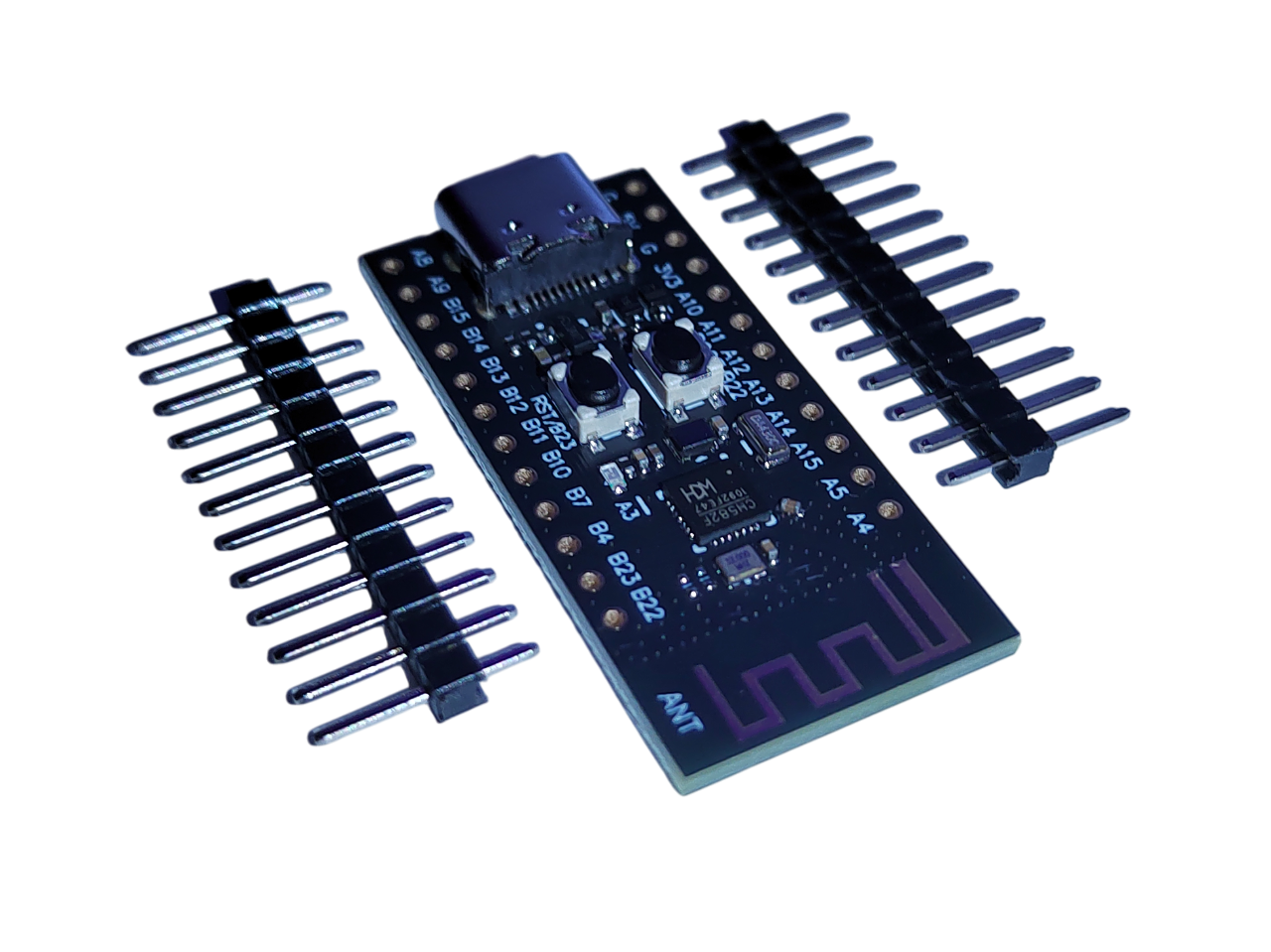

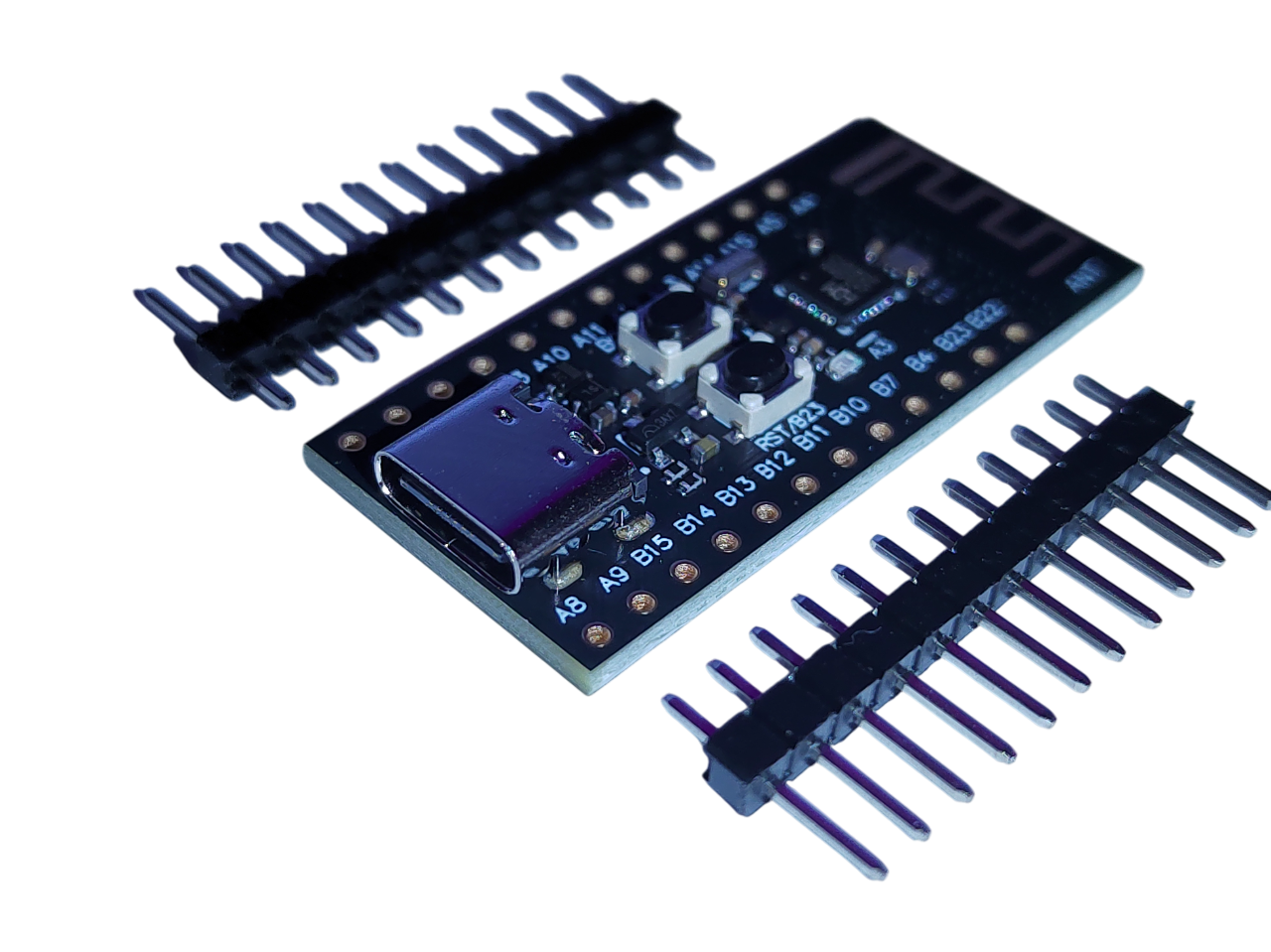

CH582F vývojová deska

Vývojová deska s mikrokontrolérem CH582F je vhodná pro vývoj moderních bezdrátových a IoT zařízení. Kombinuje výkonné 32bitové jádro RISC-V4A s frekvencí až 60 MHz, širokou nabídku periferií a bezdrátovou komunikaci BLE 5.0.

Modul je vybaven integrovaným programátorem, takže pro práci v MounRiver Studio není potřeba používat externí WCH-LinkE. Pokud by programování selhalo, stačí při připojování přes USB-C podržet tlačítko BOOT. Pokud MounRiver Studio vyzve k aktualizaci bootloaderu, doporučujeme ji potvrdit – proces proběhne automaticky a poté bude možné modul CH582F pohodlně programovat přímo, bez WCH-LinkE.

Pro náročnější projekty nebo v případě potřeby lze zakoupit externí debugger WCH-LinkE přímo zde: WCH-LinkE.👈✨

🔹 Hlavní parametry:

• CPU: 32bitové RISC-V4A, max. 60 MHz

• Paměť: 20 KB RAM, 448 KB ROM (Flash)

• Bluetooth: BLE 5.0

• USB: 2× USB 2.0 (Host/Device)

• Periférie:

  • 4× UART

  • 1× SPI

  • 1× I2C

  • 1× ADC (8 kanálů)

  • 10× PWM

  • 4× časovač

• Hodinový signál:

  • 32 MHz HSE (externí pasivní krystal)

  • 32.768 kHz LSE (externí pasivní krystal)

🔹 Napájení:

• Vstup: 3.3V – 5V

• 3,3V LDO s maximálním výstupním proudem 100 mA pro externí zařízení

• USB napájení s ochranou proti zpětnému proudu (dioda)

• TVS dioda pro ochranu 5V napájecí větve

🔹 Rozhraní a ovládací prvky:

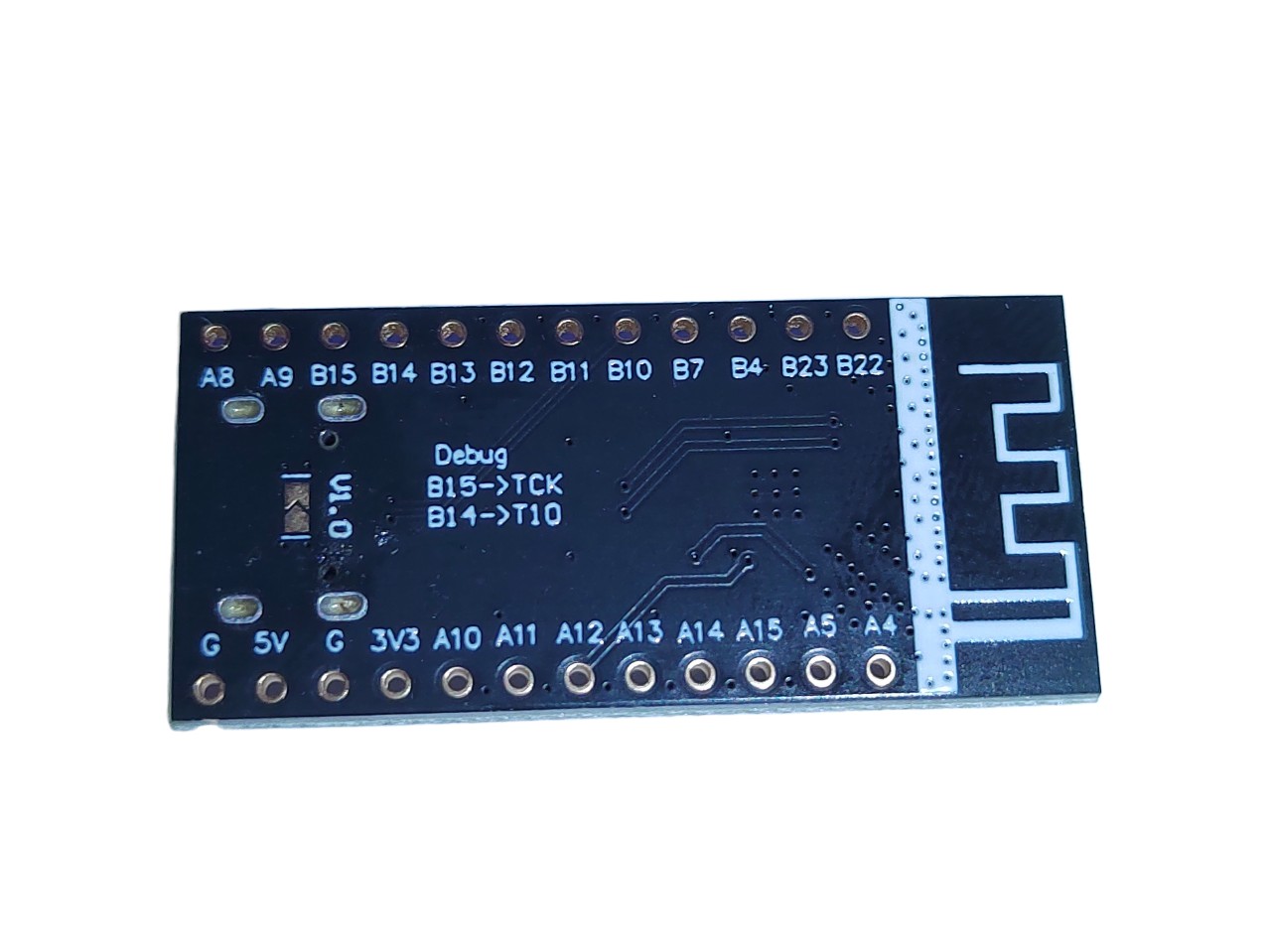

• 2× 12-pin I/O konektor (2.54 mm rozteč)

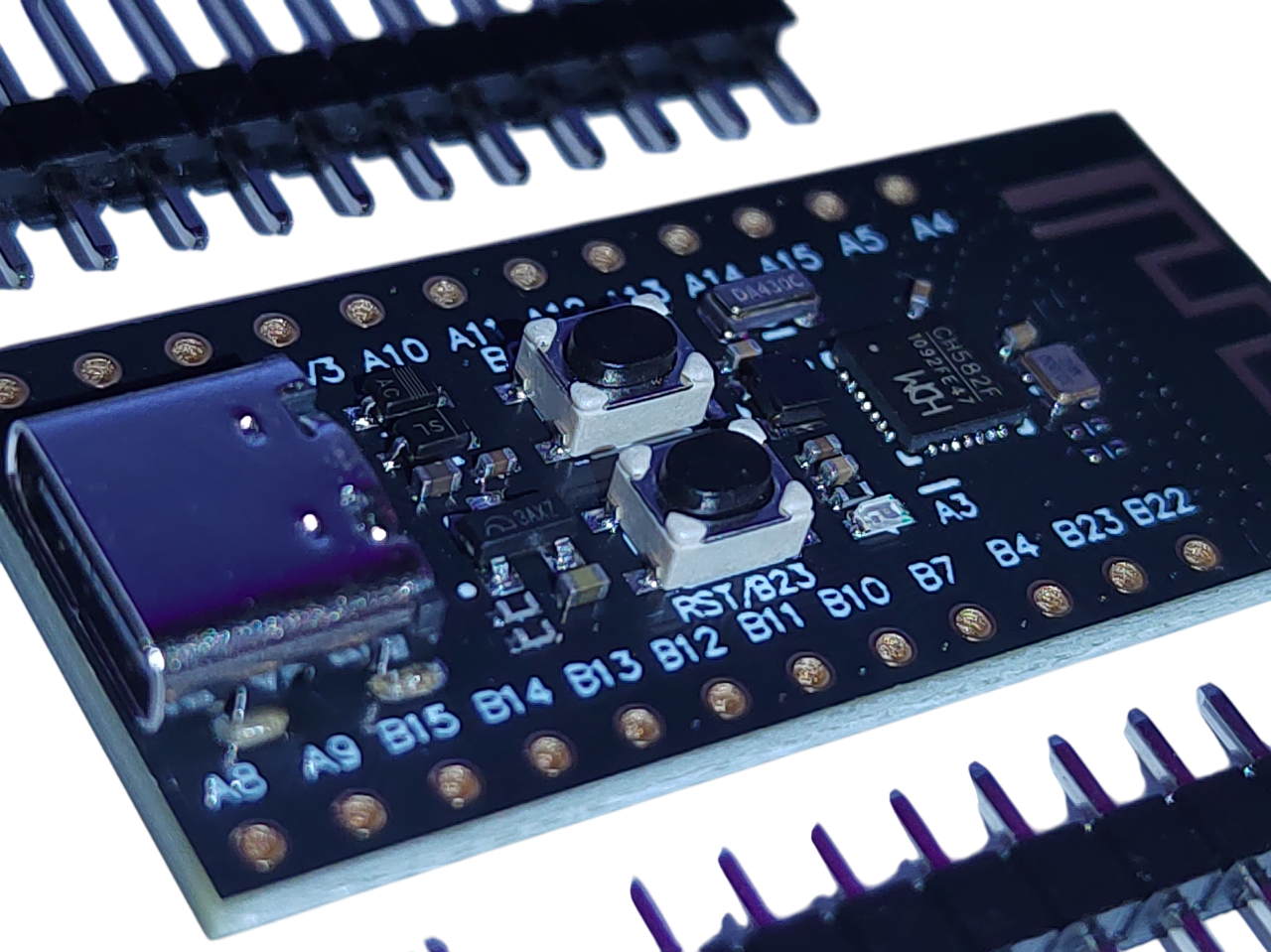

• 1× Reset tlačítko (B23)

• 1× Boot tlačítko (B22)

🔹 Zdrojové materiály:

✨👉WeActStudio WCH-BLE-Core na GitHub

🔹 Využití:

✅ IoT zařízení
✅ Bluetooth senzory a majáky (beacony)
✅ Bezdrátové ovladače
✅ Experimenty s RISC-V
✅ Výuka vestavěných systémů

Obsah balení

• 1× CH582F vývojová deska

• připojovací pinová lišta
