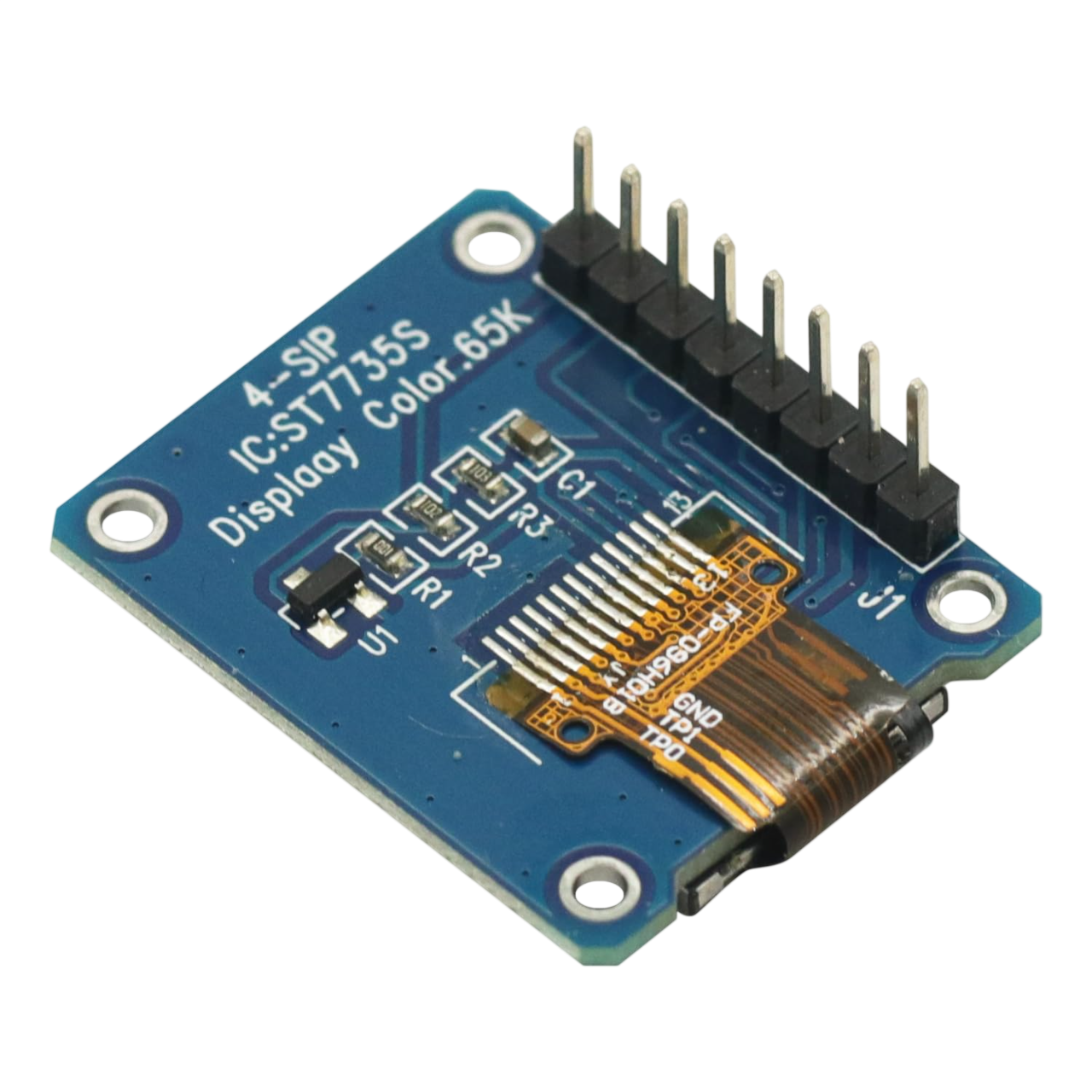

Barevný IPS LCD displej 0,96″, 80 × 160 px (ST7735)

Kompaktní 0,96" barevný IPS displej s rozlišením 80×160 px a řadičem ST7735. Díky technologii IPS nabízí věrnější barvy a širší pozorovací úhly než běžné TFT obrazovky. Ideální volba pro projekty s Arduino, ESP32 nebo Raspberry Pi, kde záleží na každém milimetru, ale je požadováno plnobarevné zobrazení.
99.47 CZK
Nejnižší cena za posledních 30 dní:
Zobrazeno podle nejnižší ceny za 30 dní před slevou.
Skladem 10 ks
Interní kód: 23340344
Počet jednotek v balení 1
Měrná jednotka
Měrné množství 1
Napájení3.3V – 5V
InterfaceSPI (7-pin)
Barvy65K RGB
Rozlišení80 × 160 px
Úhlopříčka0.96"
Rozměry24x30mm
Řídící čipST7735
KompatibilitaArduino, ESP32, STM32, Raspberry Pi, atp.
Hmotnost 0.2 kg
Délka 2.4 cm
Šírka 3 cm
Výška 1 cm

Detaily produktu

Tento 0,96palcový IPS modul je malý, ale mimořádně výkonný zobrazovací panel pro vaše elektronické projekty. Na rozdíl od klasických monochromatických OLED displejů vám tento modul přináší 65 536 barev (RGB) na jasném IPS panelu. To znamená lepší čitelnost na slunci a živější barvy z každého úhlu pohledu.

Srdcem modulu je osvědčený řadič ST7735, který komunikuje přes rychlé sedmipinové rozhraní SPI. Displej je plně flexibilní, v kódu si můžete jednoduše nastavit zobrazení na výšku nebo na šířku podle potřeb vašeho zařízení.

Hlavní výhody:

  • Kvalitní obraz: Technologie IPS nabízí syté barvy a široké pozorovací úhly oproti běžným TFT LCD.

  • Univerzální napájení: VCC podporuje napětí 3,3–5 V, proto je modul vhodný pro mnoho mikrokontrolérů.

  • Kompaktní rozměry: Modul s rozměry 24 × 30 mm se vejde i do malých krabiček.

  • Vypínatelné podsvícení: Pin BLK umožňuje podsvícení vypnout a šetřit energii.

Technické specifikace:

  • Úhlopříčka: 0,96″

  • Rozlišení: 80 × 160 px

  • Řadič displeje: ST7735

  • Počet barev: 65 536 (RGB)

  • Rozhraní: SPI (7 pinů)

  • Pracovní napětí: 3,3 V (VCC až 5 V)

  • Pracovní teplota: -20 °C až 70 °C

  • Hmotnost: přibližně 5 g

Zapojení pinů:

  1. GND: Uzemnění

  2. VCC: Napájení (3.3V – 5V)

  3. SCL: hodinový signál SPI

  4. SDA: datový signál SPI

  5. RES: Reset (potřebný po zapnutí)

  6. DC: volba dat nebo příkazů

  7. BLK: ovládání podsvícení (nízká úroveň podsvícení vypne)
