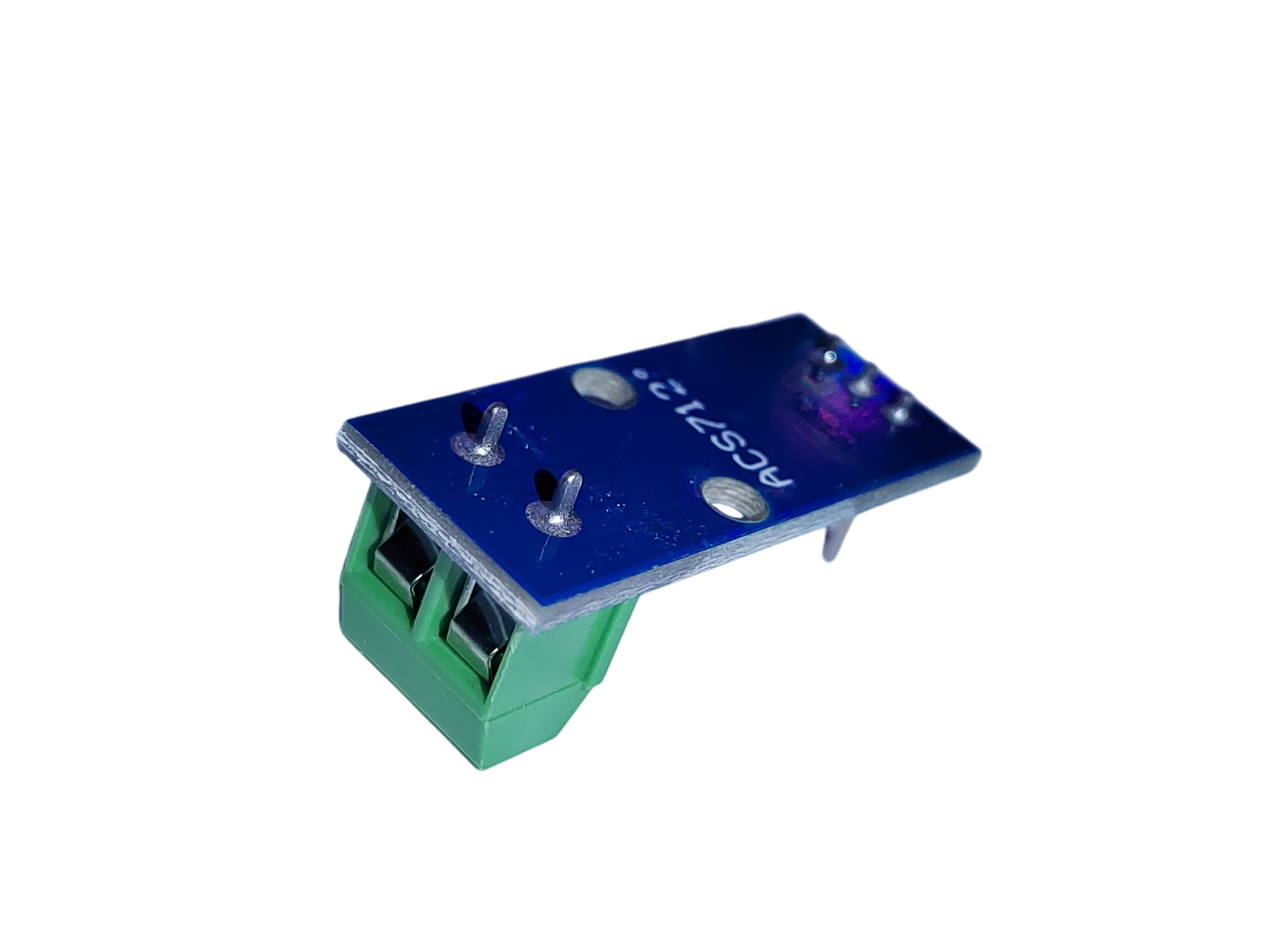

⚡ ACS712 20A proudový senzorový modul – Hallův jev, AC/DC měření

Vestavěný lineární Hallův senzor snímá magnetické pole vytvářené proudem, který protéká integrovaným měděným vodičem, a převádí je na úměrné analogové výstupní napětí.

Díky vysoké přesnosti, nízkému šumu a jednoduchému analogovému výstupu je modul ideální pro měření odběru motorů, napájecích zdrojů, baterií, solárních systémů a detekci přetížení v mikroprocesorových aplikacích.

🔧 Technické parametry:

• Čip: ACS712ELC-20A (Allegro MicroSystems)

• Měřicí rozsah: ±20 A (AC nebo DC)

• Citlivost: 100 mV/A

• Výstupní napětí při nulovém proudu: 2,5 V

• Napájení: DC 5 V

• Výstup: Analogové napětí (0 V – 5 V rozsah)

• Vzorec výpočtu: VOUT = 2.5 + 0.100 × IP (IP v ampérech)

• Galvanické oddělení: Ano (Hallův efekt)

• Integrované obvody: zesílení, filtrace, korekce

• Indikátor napájení: Ano (LED)

• Rozhraní: 3 piny (VCC, OUT, GND), šroubová svorkovnice pro proudový vstup

📦 Použití:

• Měření proudu motorů, LED pásků a solárních panelů

• Inteligentní monitorování spotřeby energie pomocí Arduino/ESP32

• Signalizace nadproudu a ochranných stavů

• Monitorování napájecích a výkonových modulů

🧑‍💻 Příkladové zapojení a Arduino kód brzy doplníme.
