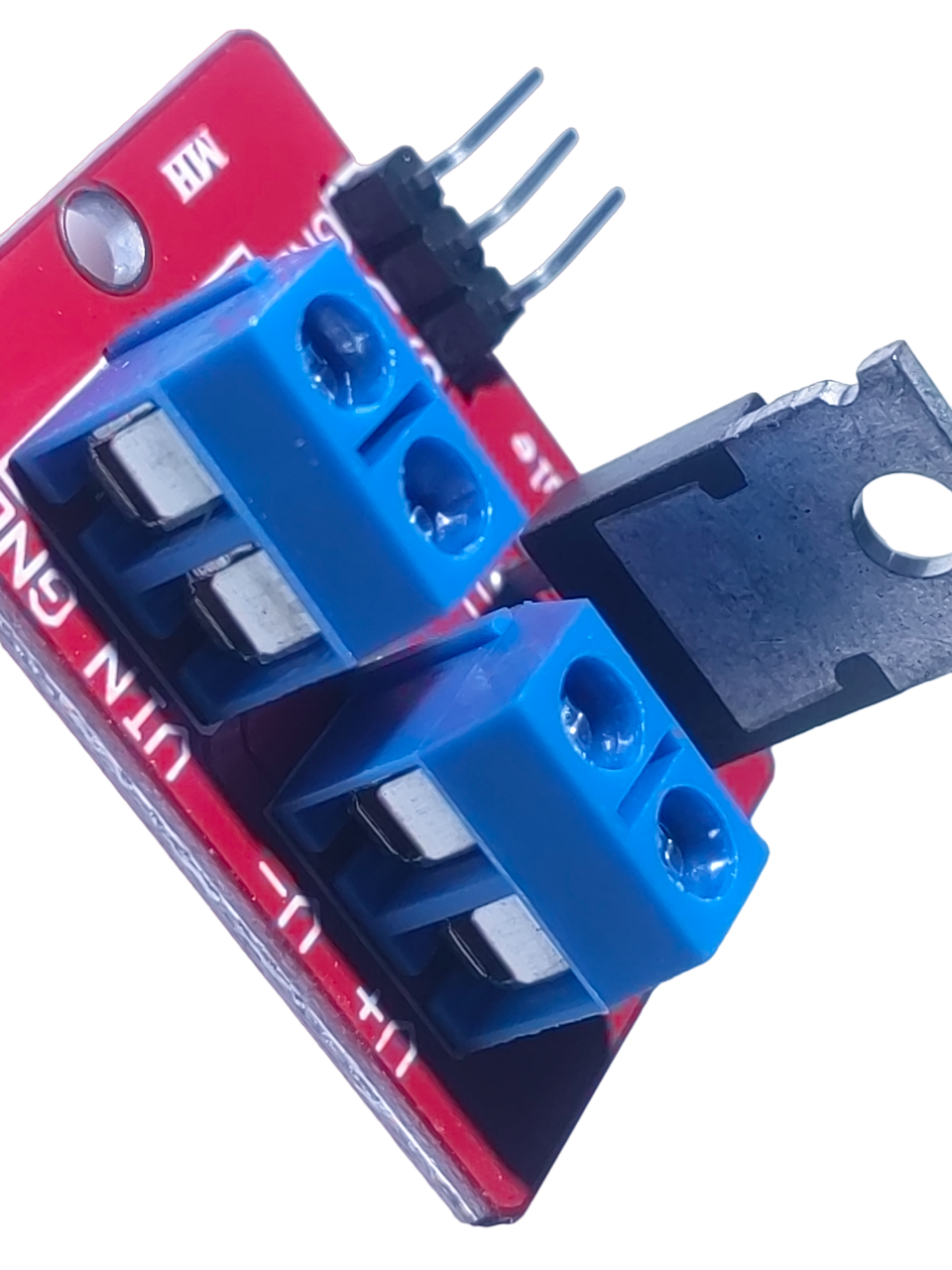

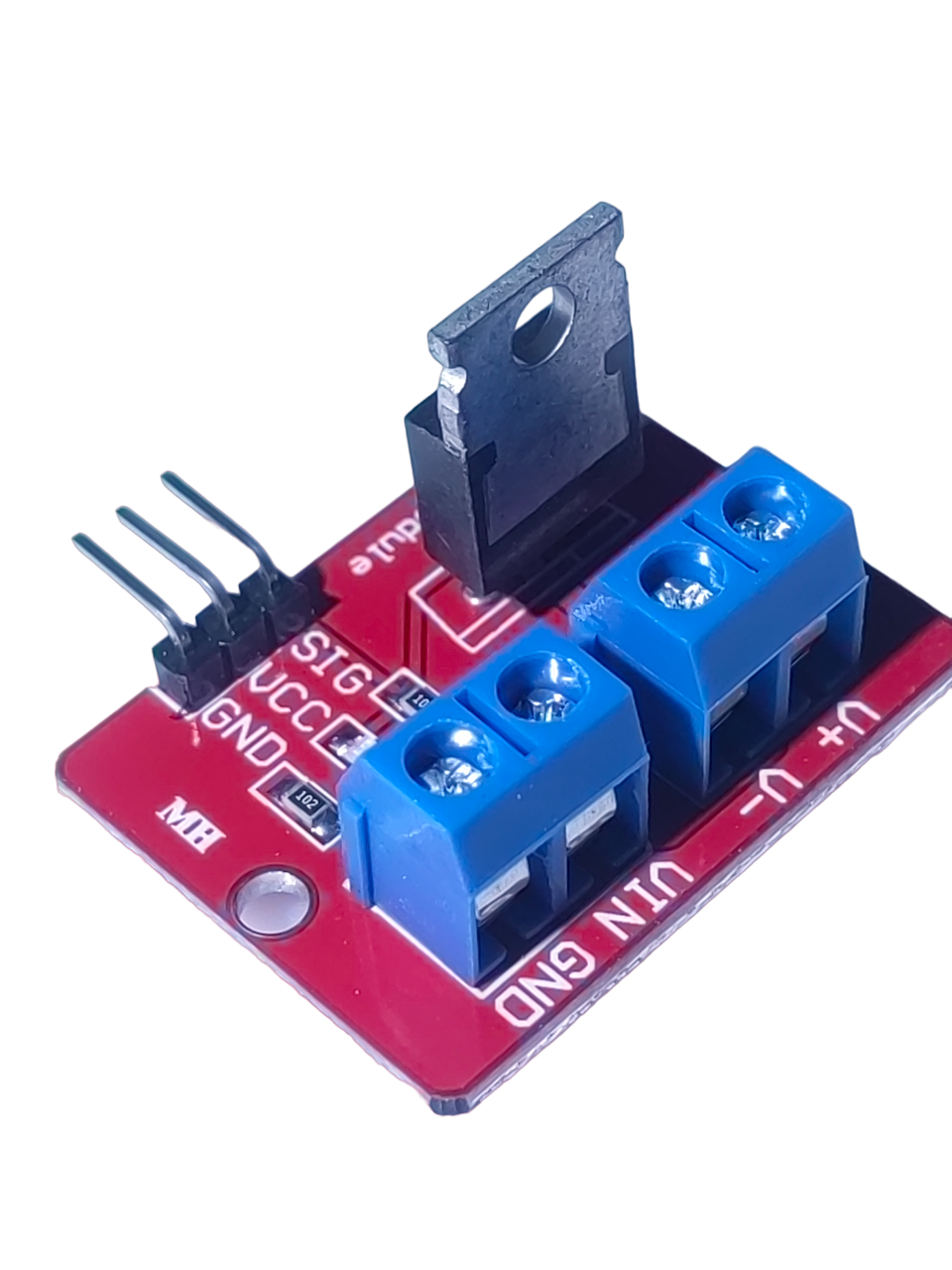

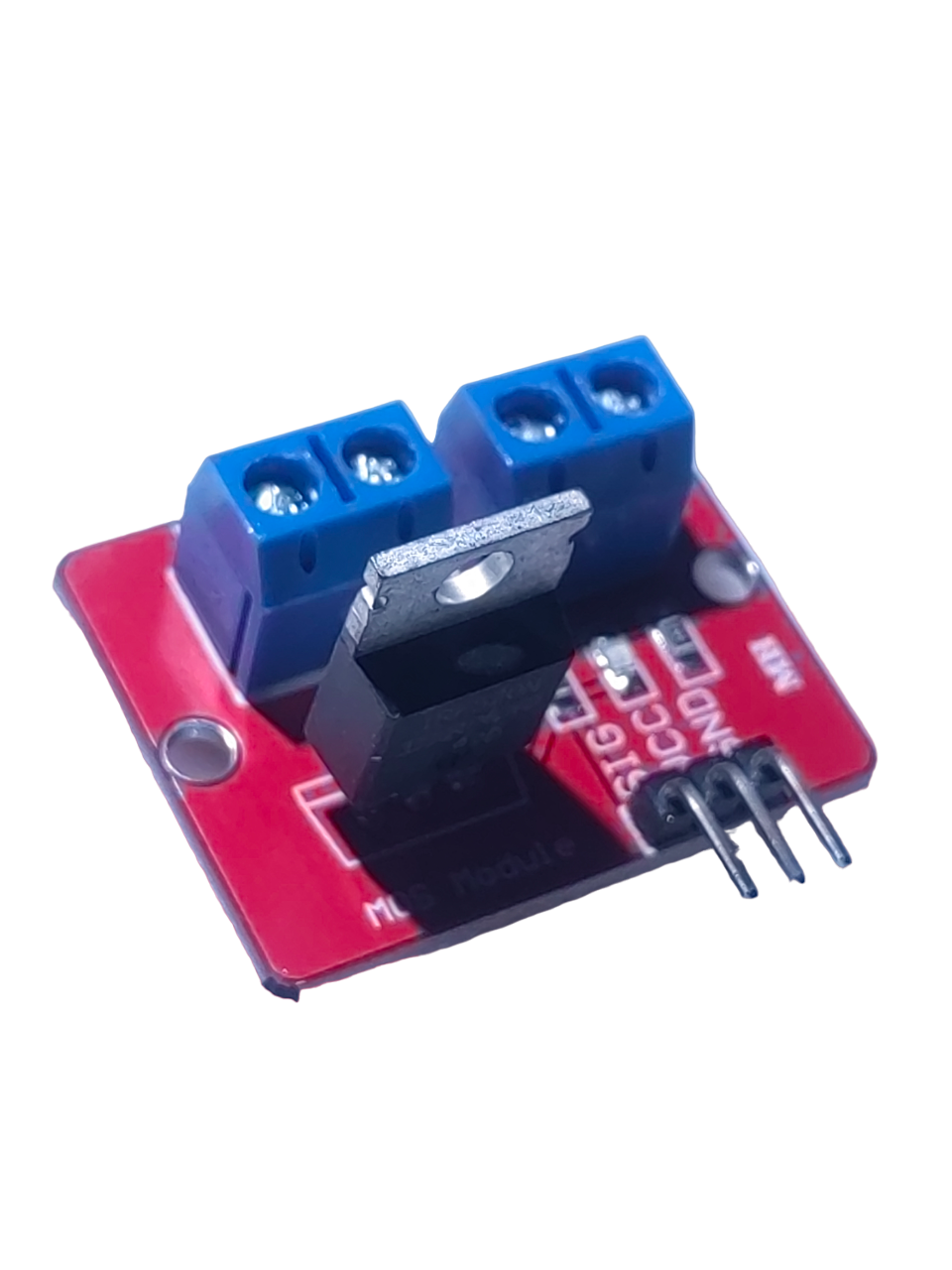

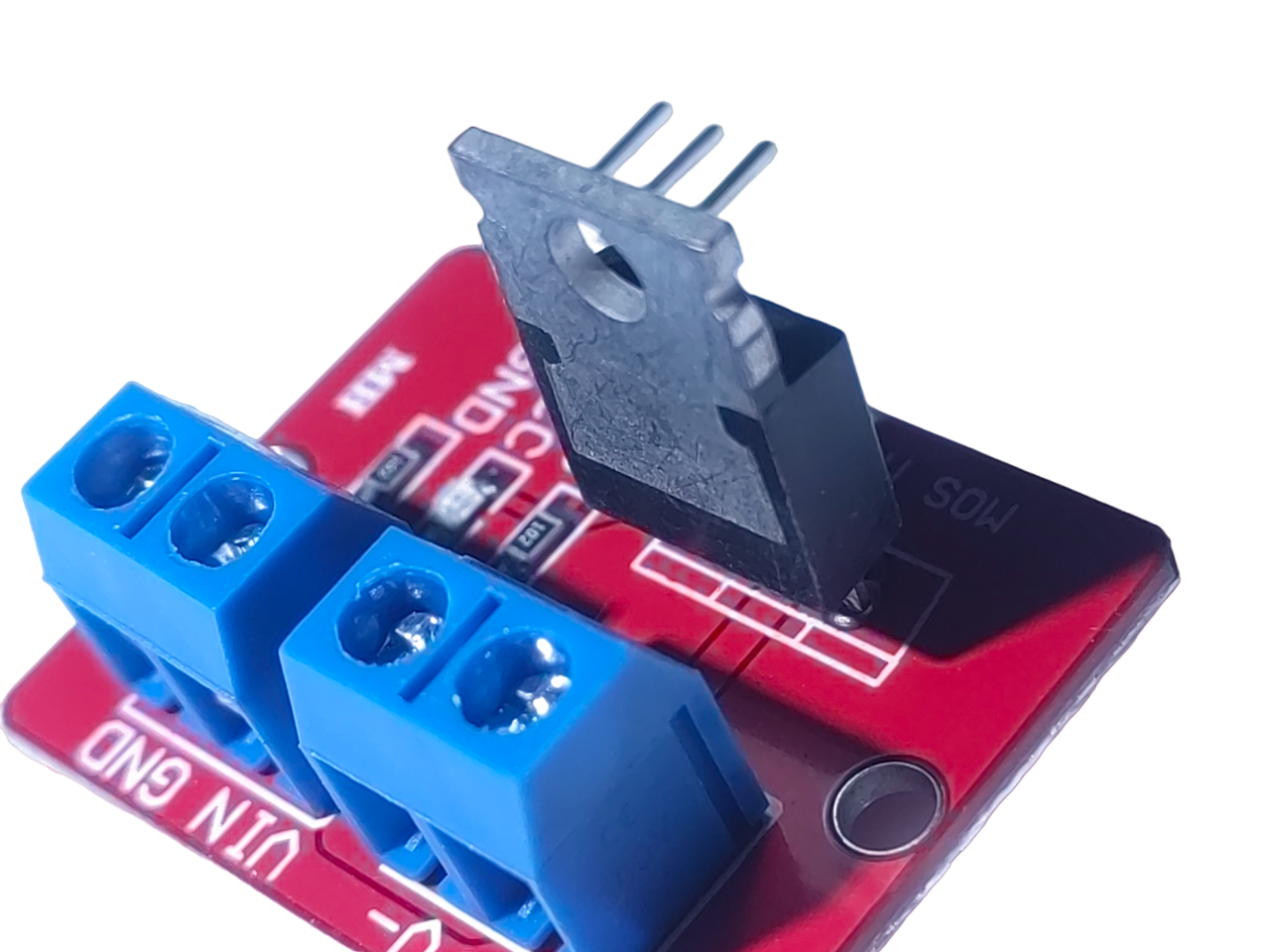

0-24V IRF520 MOSFET modul

Vlastnosti:

• Provozní napětí: 0–24 V DC
• Maximální zatěžovací proud: 5 A
• Spínací frekvence: 100 kHz
• Konektory: šroubové svorky
• Rozměry: 33 × 24 mm

Aplikace:

• Řízení stejnosměrných motorů
• Řízení čerpadel
• Řízení solenoidů
• Řízení osvětlení
• Řízení jiných elektrických zařízení

Použití:

Modul se ovládá pomocí digitálního výstupu mikrokontroléru. Připojte napájení a spínanou zátěž ke správným svorkám. Logická úroveň 3,3 V nebo 5 V zapne MOSFET, nízká úroveň zátěž vypne. Výkon přiváděný do zátěže lze řídit také pomocí PWM.

Obsah balení:

• 1 ks 0-24V IRF520 MOSFET Modul

Poznámka:

Modul nemá ochranu proti přetížení. Nepřekračujte maximální zatěžovací proud 5 A, jinak hrozí poškození modulu. Při proudu nad 1 A použijte chladič.

Jednoduchý ukázkový kód Arduino pro testování modulu IRF520 (zapínání a vypínání každou sekundu):

Zkopírujte kód a testujte přímo v Arduino IDE. Ke kódu nejsou potřeba dodatečné knihovny.

// Definujte pin, ke kterému je připojen MOSFET
const int mosfetPin = 9;

void setup() {
// Nastavení pinu jako výstupu
pinMode(mosfetPin, OUTPUT);
}

void loop() {
// Zapnutí MOSFETu na 1 sekundu
digitalWrite(mosfetPin, HIGH);
delay(1000);

// Vypnutí MOSFETu na 1 sekundu
digitalWrite(mosfetPin, LOW);
delay(1000);
}

Jednoduchý PWM kód:

Ukázka PWM mění střídu signálu v krocích po 10 ms, a tím reguluje průměrný výkon dodávaný do zátěže. Hodnotu 0–255 lze upravit podle potřeby.

// Definujte pin, ke kterému je připojen MOSFET
const int mosfetPin = 9;

void setup() {
// Nastavte pin jako výstup
pinMode(mosfetPin, OUTPUT);
}

void loop() {
// Postupně snižujte střídu PWM
for (int i = 255; i >= 0; i--) {
analogWrite(mosfetPin, i);
delay(10);
}

// Postupně zvyšujte střídu PWM
for (int i = 0; i <= 255; i++) {
analogWrite(mosfetPin, i);
delay(10);
}
}

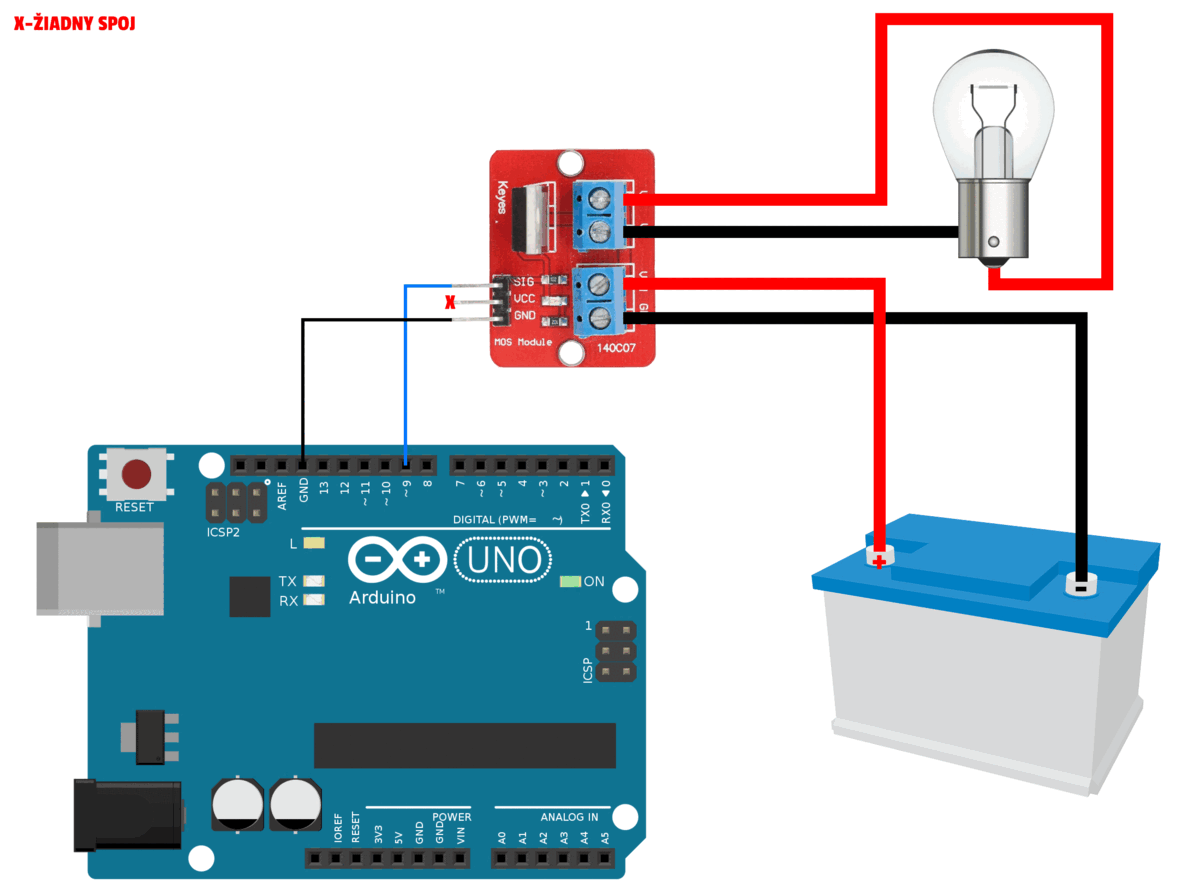

Příklad zapojení:
